背景故事
全球健康行业的跨国企业诺华集团，世界排名201位（2019年），总部位于瑞士巴塞尔。
诺华高层对于建筑的偏执
FOR
出于对建筑的兴趣和偏爱，诺华高层极力为创作者们提供一个理想的机会，并为建筑的落地保驾护航。基于企业总部园区的属性，希望不同背景文化和设计风格的建筑师们充分发挥创造力，创造一个丰富且充满活力的空间环境，展现多元企业文化，激发科学家们的创造性和灵感。
巴塞尔“大师园”
WORKS OF TOP IN BASEL
诺华总部巴塞尔办公园区与一系列建筑大师合作，使其成为全球瞩目的当代建筑大师作品展示厅。它由旧厂区和仓库改建，总面积20公顷，邀请了世界顶级事务所和建筑大师担纲设计，包括
Souto de Moura（2011年普利兹克奖得主）Sanaa建筑师事务所（ + Ryue , 2010年普利兹克奖得主）
安藤忠雄（1995年普利兹克奖得主）
Siza（1992年普利兹克奖得主）
Frank Gehry（1989年普利兹克奖得主）
&建筑事务所
Peter
谷口吉生
David 等

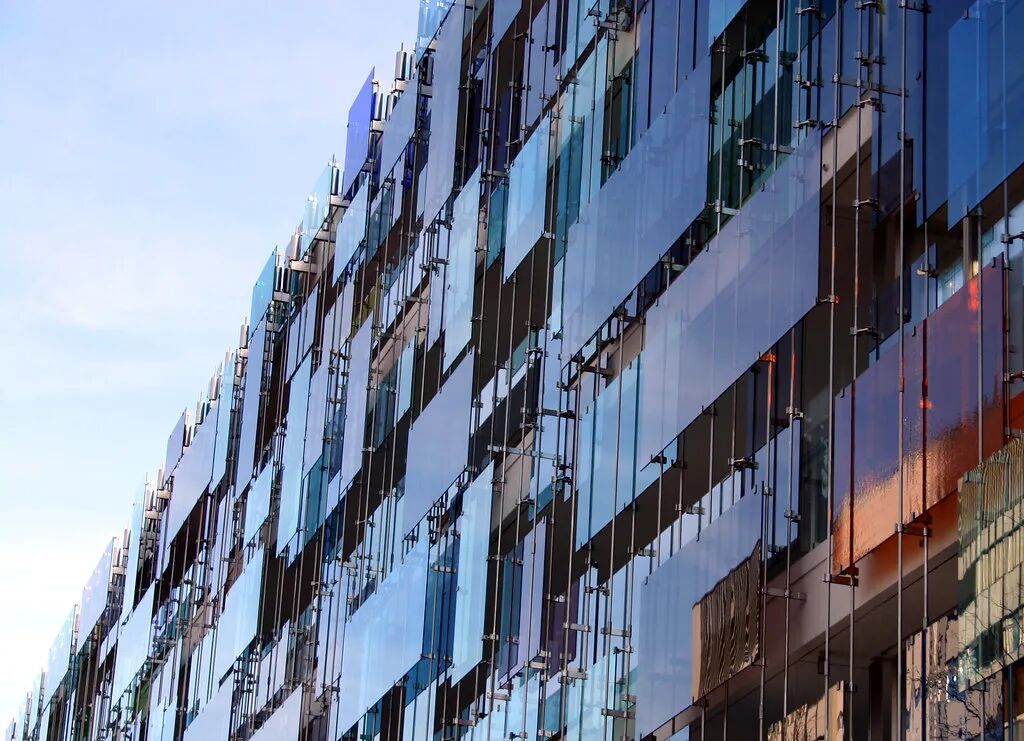

Sanaa建筑师事务所作品 the Work of Sanaa

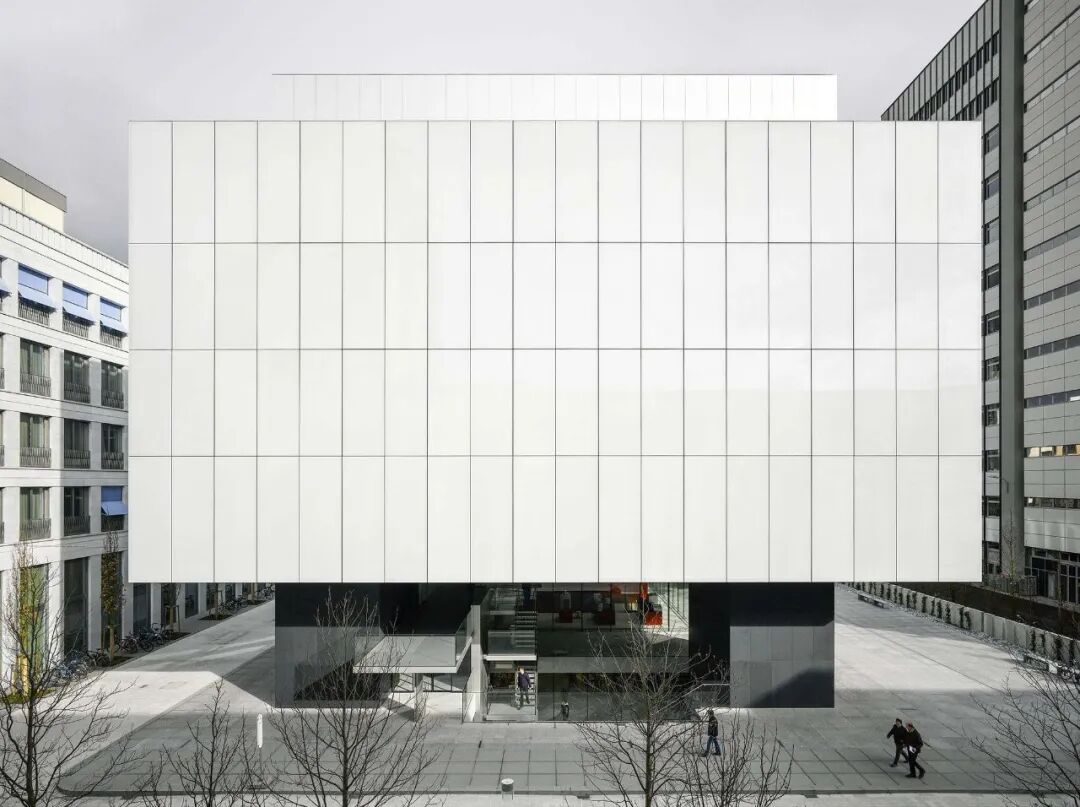

迪纳&迪纳建筑事务所作品 the Work &

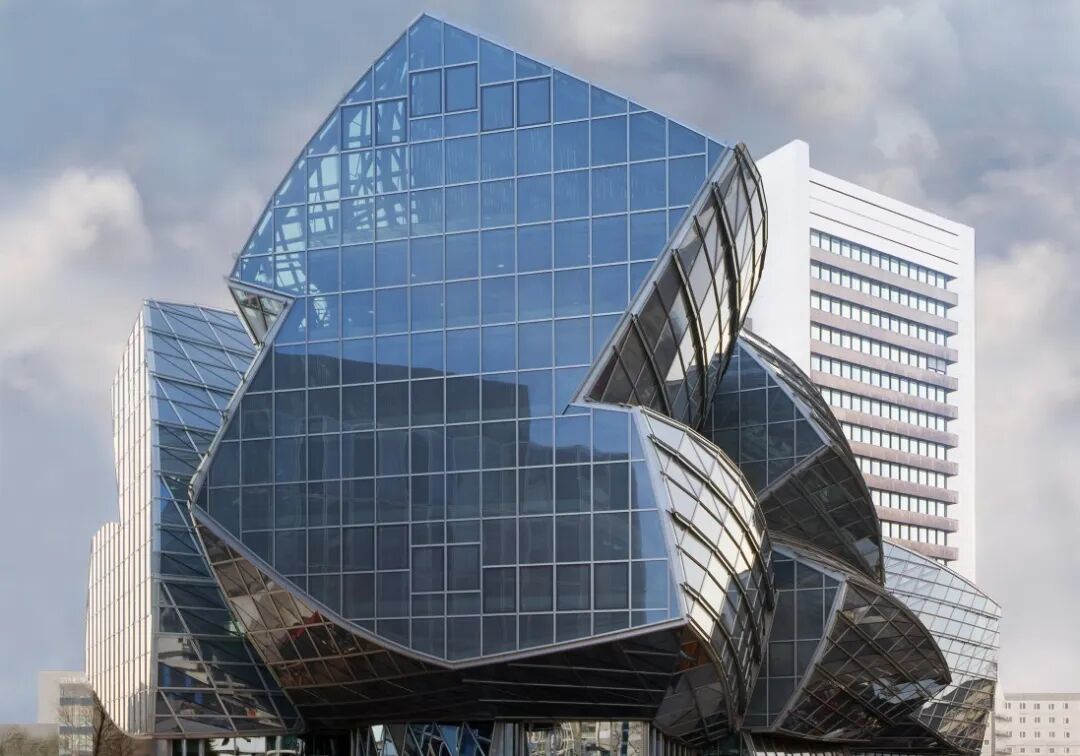

弗兰克·盖里作品 the Work of Frank Gehry
安藤忠雄作品 the Work of Tatao Ando
上海诺华园区
,
上海诺华园区项目于2010年启动，是继美国麻省剑桥研发中心、瑞士总部巴塞尔研发中心之外的诺华全球第三大研发中心。诺华集团在该项目斥资10亿美元，一期建筑面积为12万m²，至2016年完成并投入运营。
上海诺华园区坐落在上海浦东张江高科技园区，一期7栋建筑的建筑设计，继续了其巴塞尔总部的风格模式，由诺华高层管理层从3个不同大陆选出了7位国际水准的设计师负责，包括3位中国建筑师和4位外国建筑师。其中包括：
&
非常建筑（张永和）
家琨建筑设计事务所（刘家琨）
标准营造（张轲/2017年阿尔瓦·阿尔托奖得主）
建筑事务所（ /2016年普利兹克奖得主）
Bates建筑事务所
隈研吾建筑事务所
RFR 有幸作为项目的全过程幕墙顾问，获得诺华集团千万级美金顾问费用的委托，历时五年，团队达数十人，充分发挥了RFR多专业、国际化的优势， 最终见证了项目顺利落成。
上海诺华园区顶级的设计标准和极高的还原度，对于期望在国内完成国际品质项目的业主，具有极大的启发和示范意义。

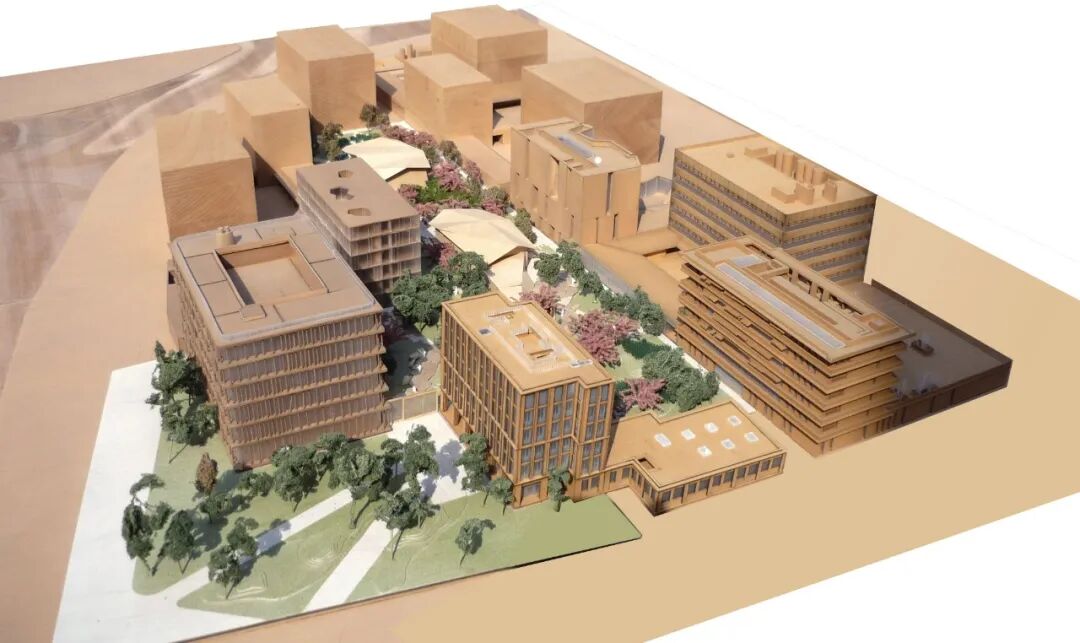

上海诺华园区模型 of

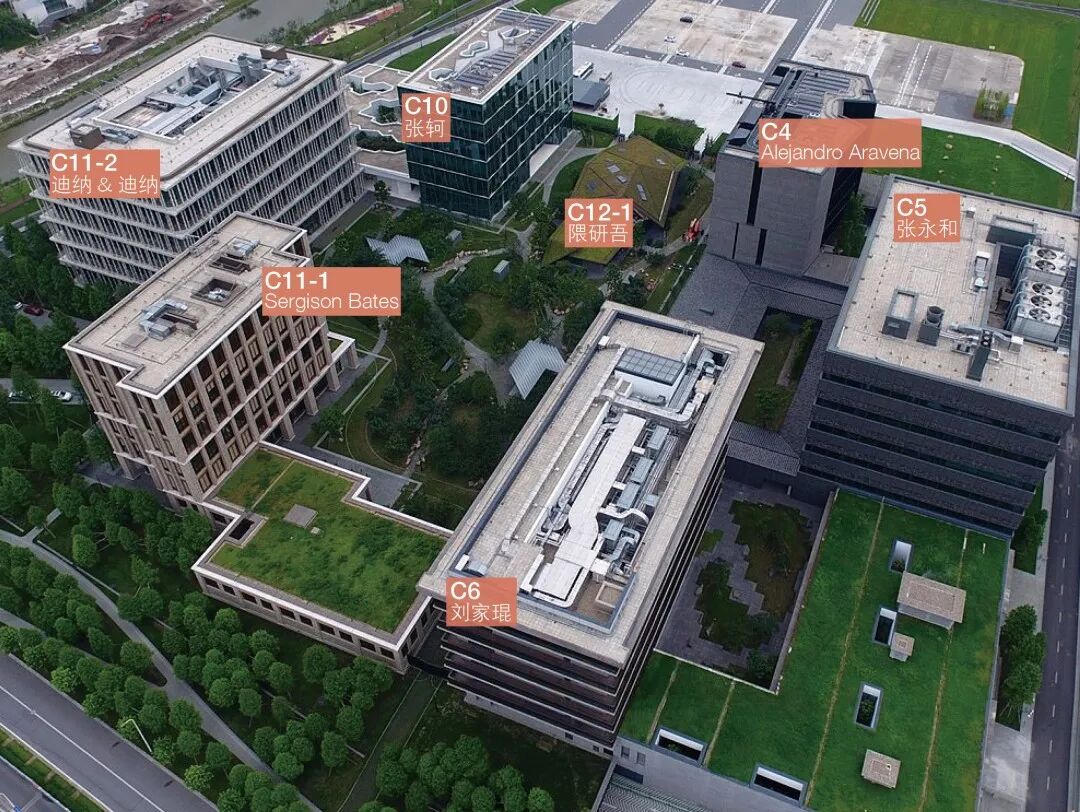

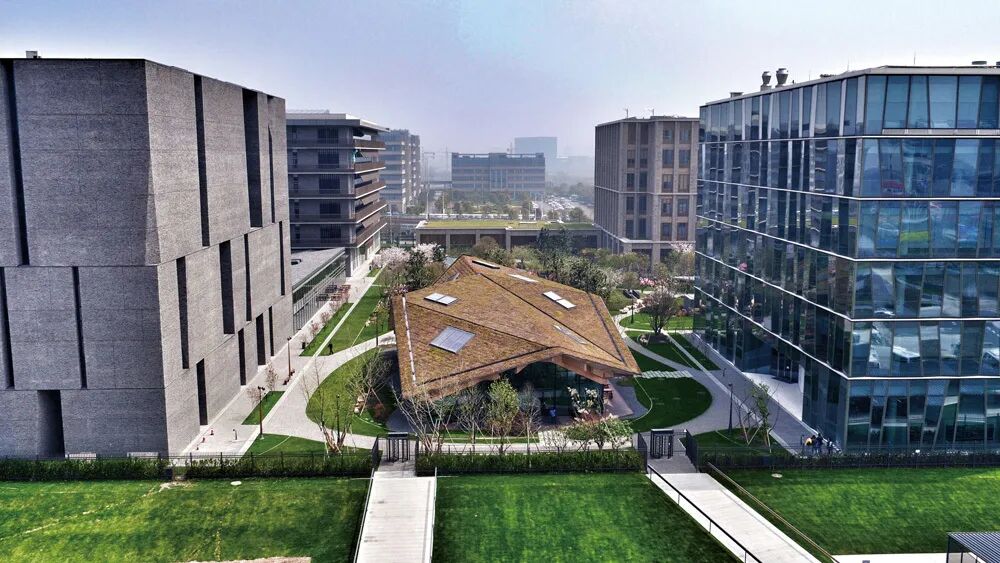

园区总览 of
上海诺华园区建筑 in
上海诺华园区示范意义
国际顶级设计标准
作为一家以解决健康问题为己任的公司，诺华对办公建筑的低能耗与舒适度要求极为严苛。因此早在10年前，RFR为诺华打造的办公建筑群就已在多项指标上达到顶级标准。
K=1.0 W/(m2·K)
上海地标要求透明幕墙的传热系数（K值）低于2.2W/(m2·K)，而在本项目的7栋建筑均参考瑞士标准达到1.0 W/(m2·K)，比本地建筑性能提升约2倍以上。
SC=0.17
上海市建筑的遮阳系数SC值一般为0.3-0.4，本项目最低达到0.17，大大优于上海市建筑的平均水平。
瑞士的品质要求
SWISS
诺华高层在竣工典礼上说，诺华不是一家建筑公司，因此他们不会对国内的现状妥协，而是坚持其瑞士巴塞尔园区的品质要求。
上海诺华园区的完美落地，源于诺华管理层强有力的执行度，也是设计师、顾问团队、工程团队、管理团队等多方高效协作的结果，最终使总部瑞士巴塞尔园区的血液得以延续，并探索了国内高端办公园区的多种可能。
RFR的服务方案回顾
THE RFR
为了保证大师作品从概念到落地的一脉相承，RFR的工作模式是从立面概念阶段便开始介入，并在幕墙设计和施工阶段做了大量细致的协调与跟踪工作。

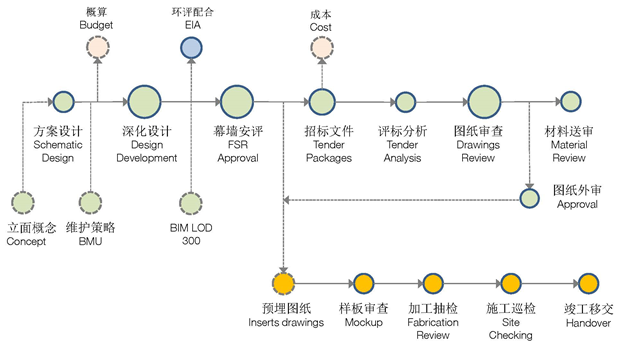

RFR全过程服务流程图 RFR Chart
在幕墙设计阶段，RFR从一开始就投入了大量专业人员，从概念方案开始，与建筑师等共同探讨，紧密沟通。在方案优化设计后，通过搭建模型，建造样板墙、样板房等对材料和构造节点反复仔细地推敲。制定立面工程执行方案，确保设计控制要求始终适用于承包商和供应商。

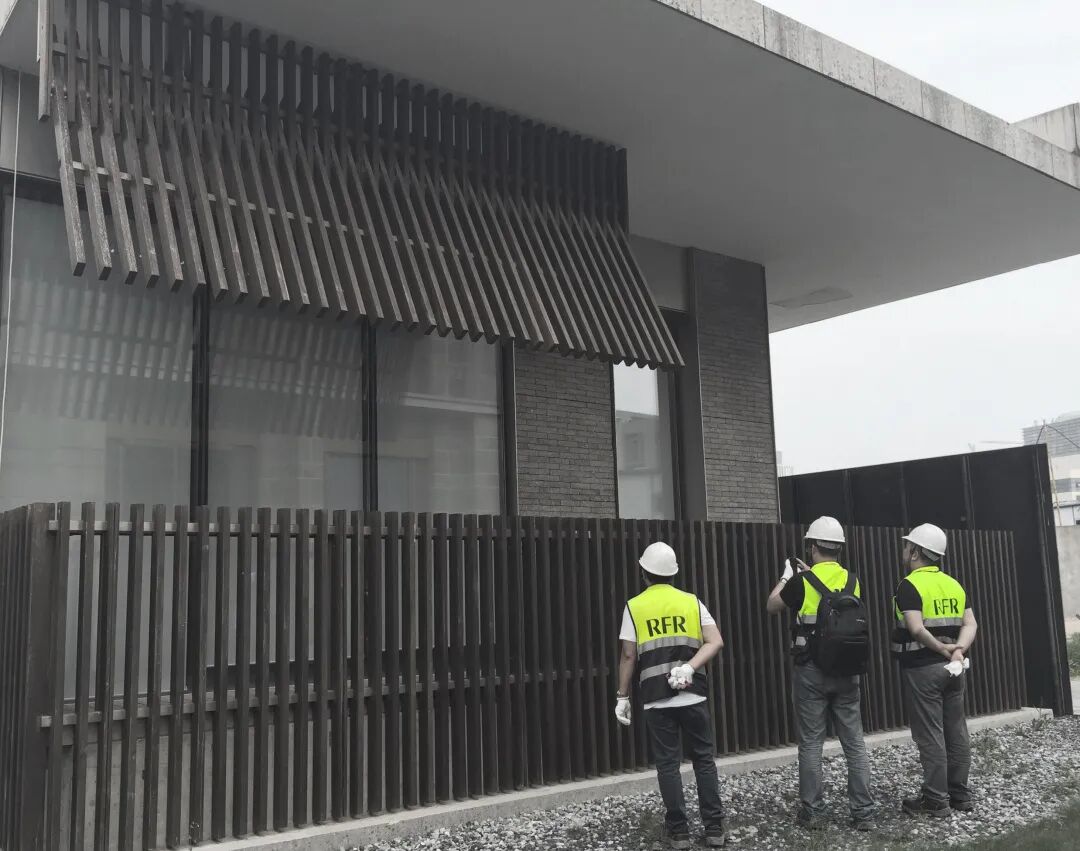

在施工阶段，RFR项目组制定了一套系统的质量管理方法，来实现诺华园区的项目质量目标。我们委任的所有现场和工厂检察人员都经过专业培训、具有丰富的经验，全程跟踪、监督和协调。

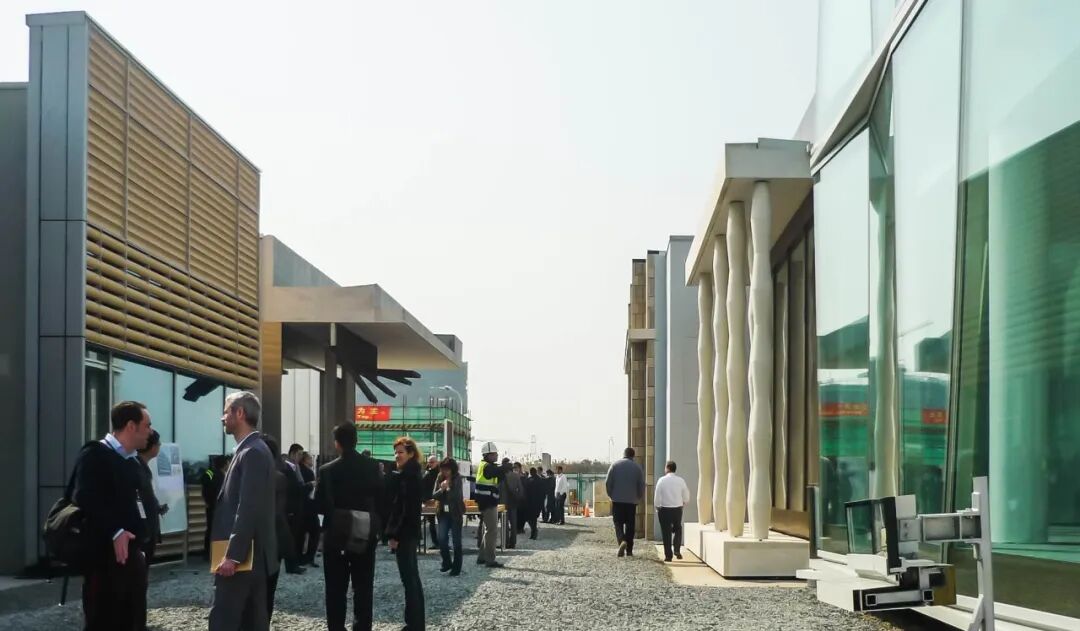

视觉样板巡查 VMU

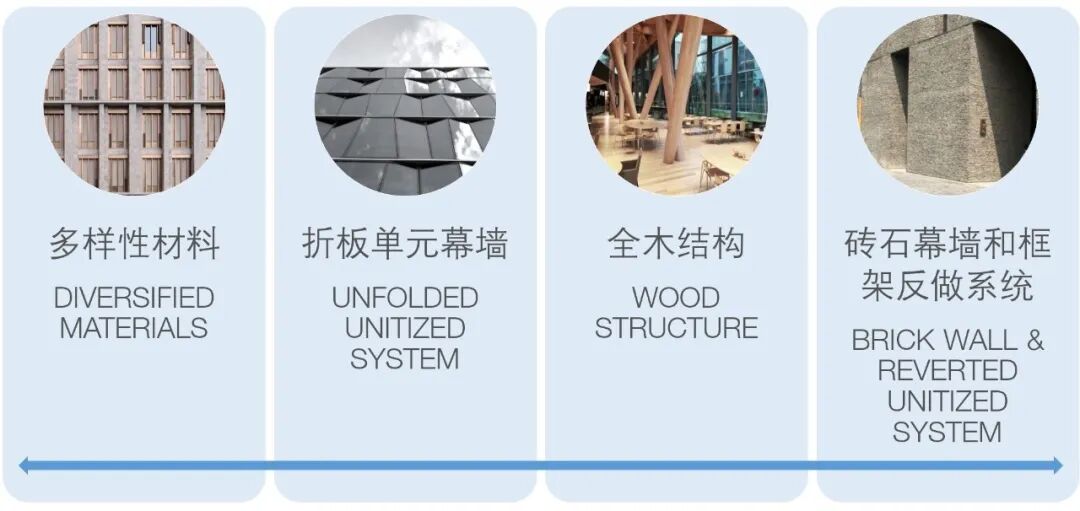

我们将从总体到单栋建筑的角度，分为4个专题进行介绍：
THERE ARE 4 WE ARE GOING TO , FROM VIEW TO :
本篇将就上海诺华园区7栋建筑的多样性材料进行展开介绍。
HERE WE WILL START WITH THE OF7 IN .
多样性材料的应用

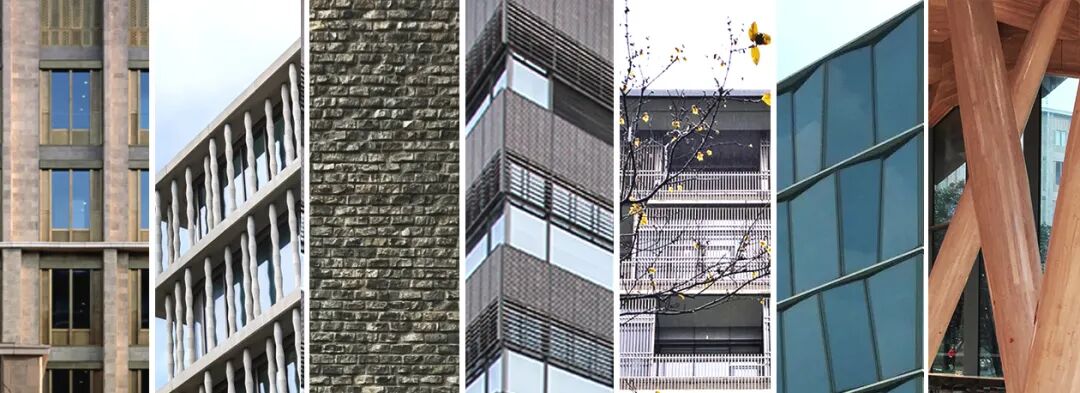

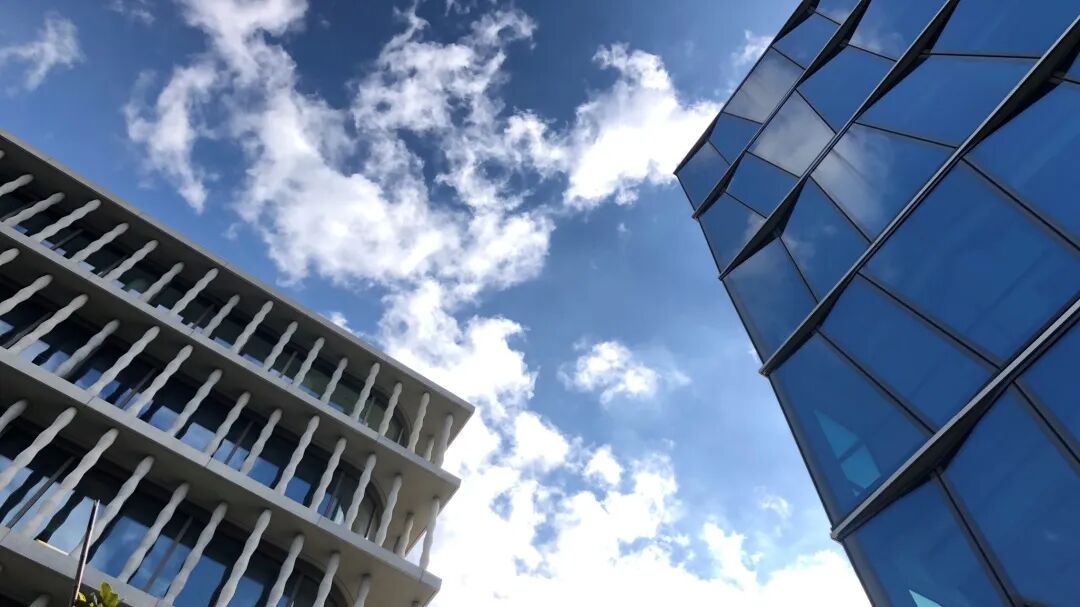

诺华上海园区——7栋建筑外立面 of 7
材料是建筑的重要元素，在表达建筑风格，诠释建筑理念，增强建筑性能上发挥重要作用。常规办公建筑大多采用玻璃和铝作为外墙材料。
诺华7栋建筑的设计本着多元化、环保、可持续的原则，应用了丰富的材料元素，包括了竹子、陶板、再生砖、室外石膏、清水混凝土立柱、铜板、回收砖、木材等。
陶板、铜板
CLAY BRICK & PANEL
C11-1

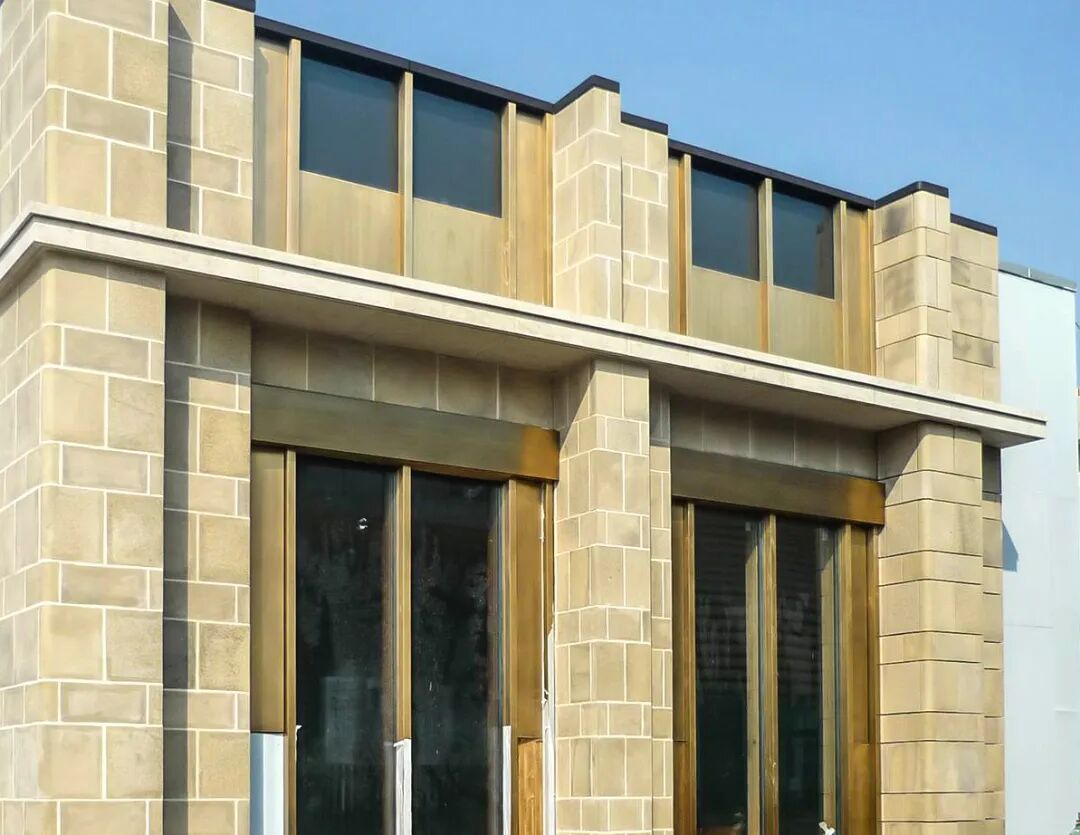

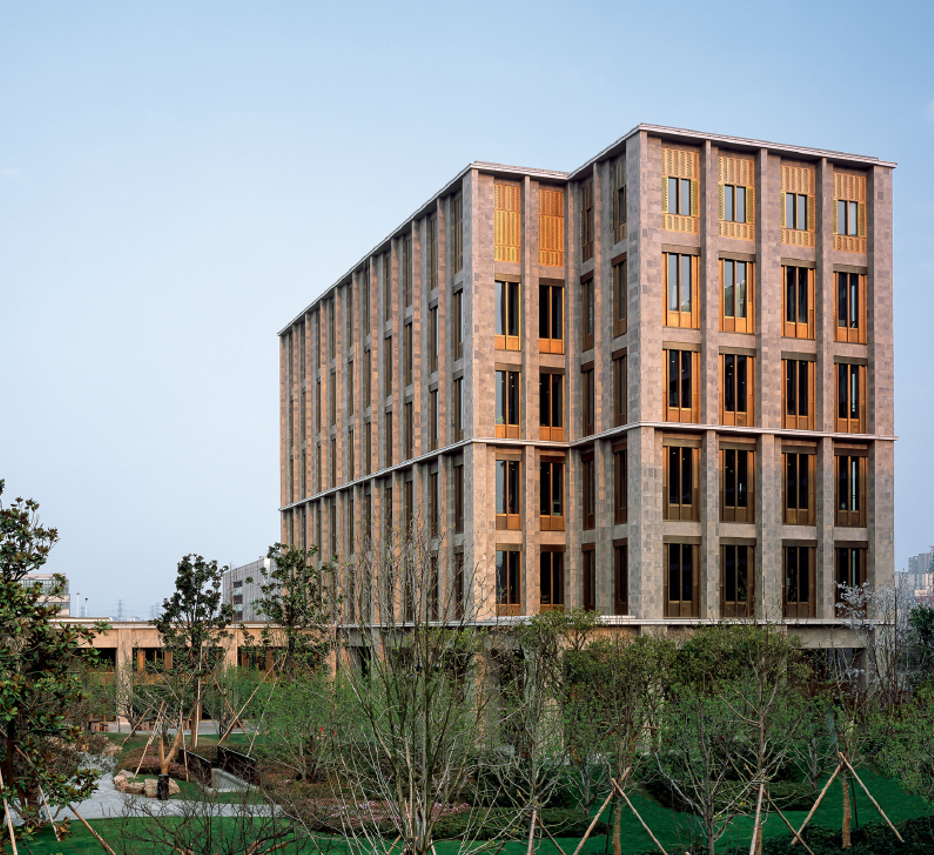

C11-1是园区的入口建筑，建筑师希望能够将中西传统融合，以上海外滩建筑群的经典建筑风格为灵感，幕墙设计参考了十九世纪、二十世纪初经典的公共建筑形态和比例，采用了本地的陶土材料作为石头的替代品。
每一块陶板的颜色略有不同，是在建筑师的要求下有规则地排布，使落成之后的建筑立面呈现一种自然斑驳的肌理感；陶板的凹进凸出起到了一定的遮阳效果，并增强了立面的层次感。立面上采用室外软布遮阳帘，窗子外部包裹的铜板展现了复古的风格，结合铜板在外部设置小的开启扇，增强自然通风，降低建筑能耗。
立面样板比较了干挂和勾浆两种方式。干挂的外墙（下图右边柱子）黑线较为明显，勾浆的白缝（下图左边2个柱子）与陶板的颜色差异较大，最后采用背侧打胶，前端砂色勾浆，达到和谐精致的立面配色，在多年实际使用中砂浆未发现开裂。
立面样板
整体上，陶板和铜板的搭配组合，形成丰富细腻的几何线条，暗金色系展现出复古的风格和低调华丽的时代美感。整个立面沉稳大气而又有着丰富的细节，列柱采用整层装配，浑然一体。

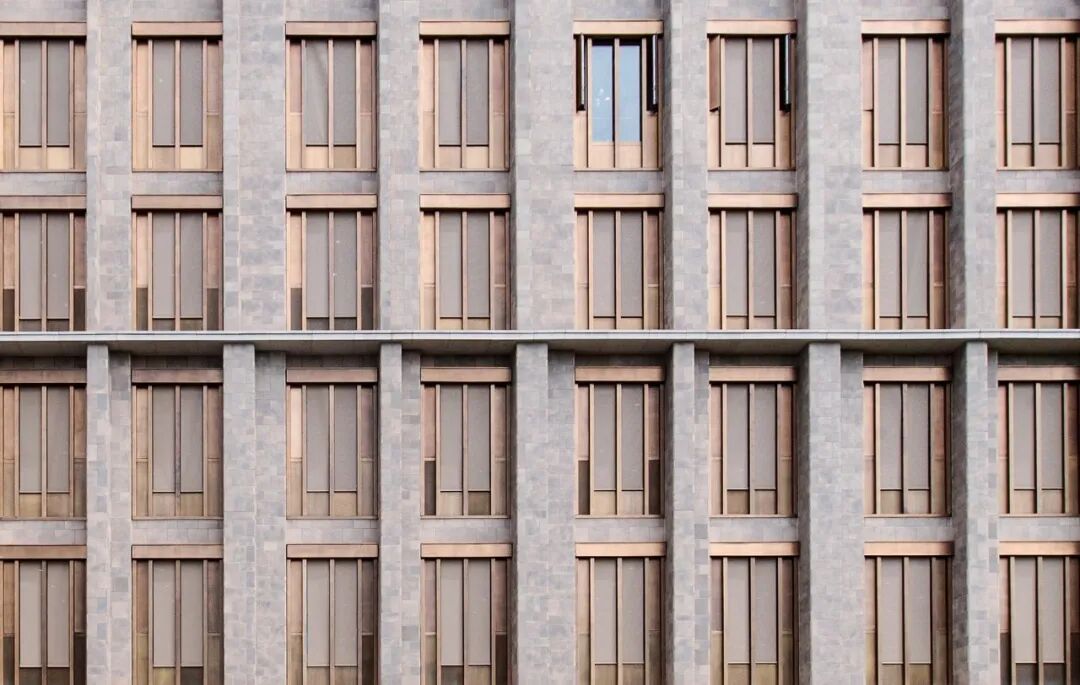

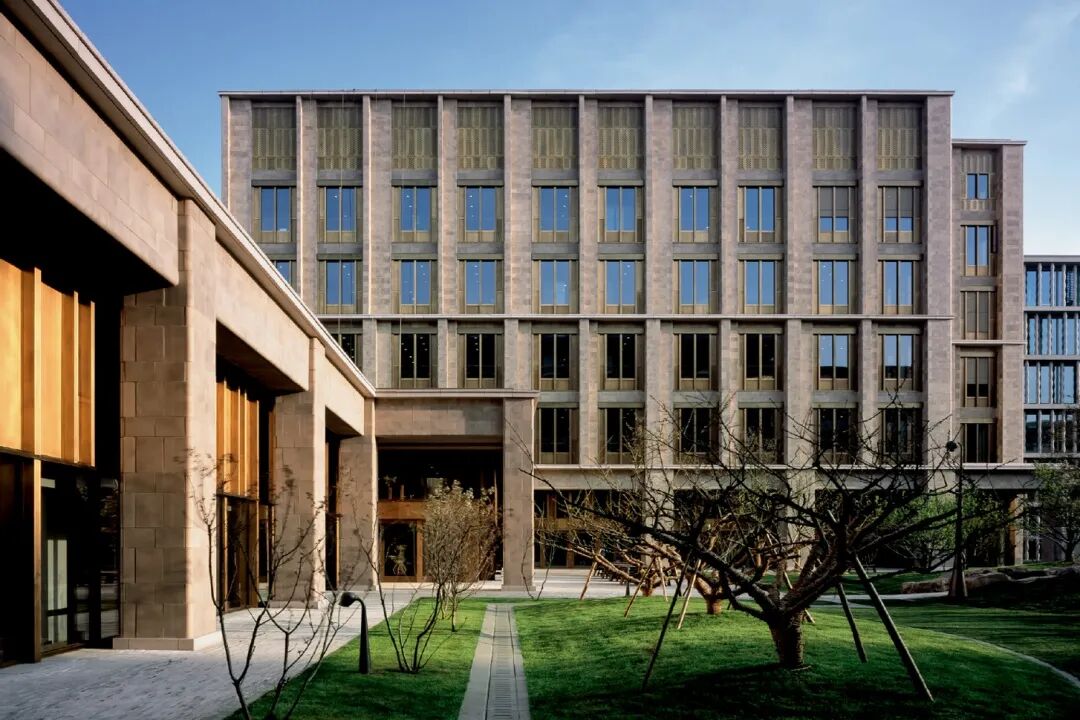

整体立面——铜板&陶板丰富的组合 Clay Brick & Panel
夕阳下的立面呈现更柔和的颜色 Muted Color of the

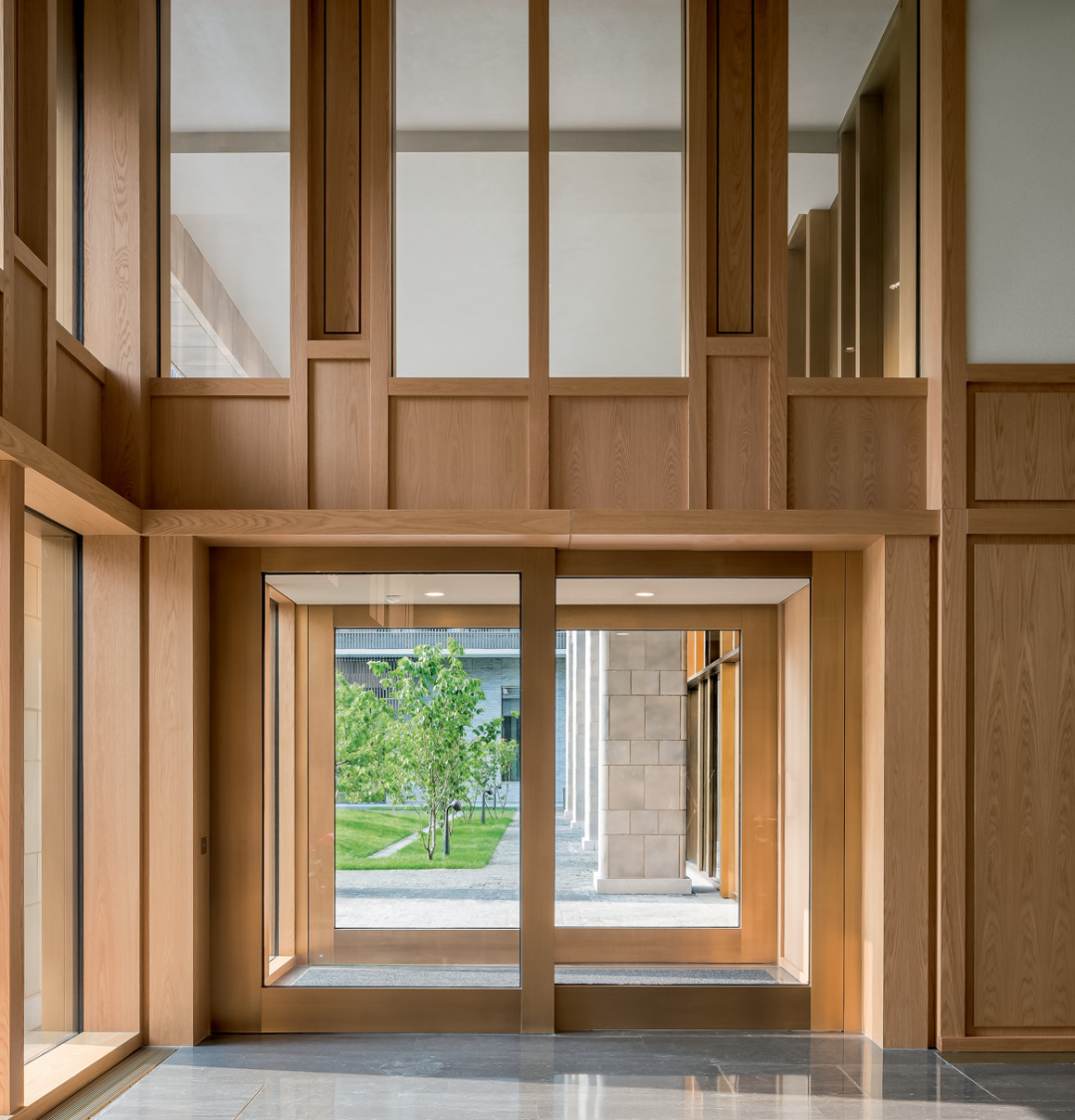

室内兼具美观和功能的木龙骨 Wood
预制清水混凝土
C11-2
建筑设计的理念在于打造完全不受围墙限制的建筑空间。幕墙设计整体上采用大玻璃大跨度板块，立面的水平隔墙宽度约为1.8米，简洁大气。

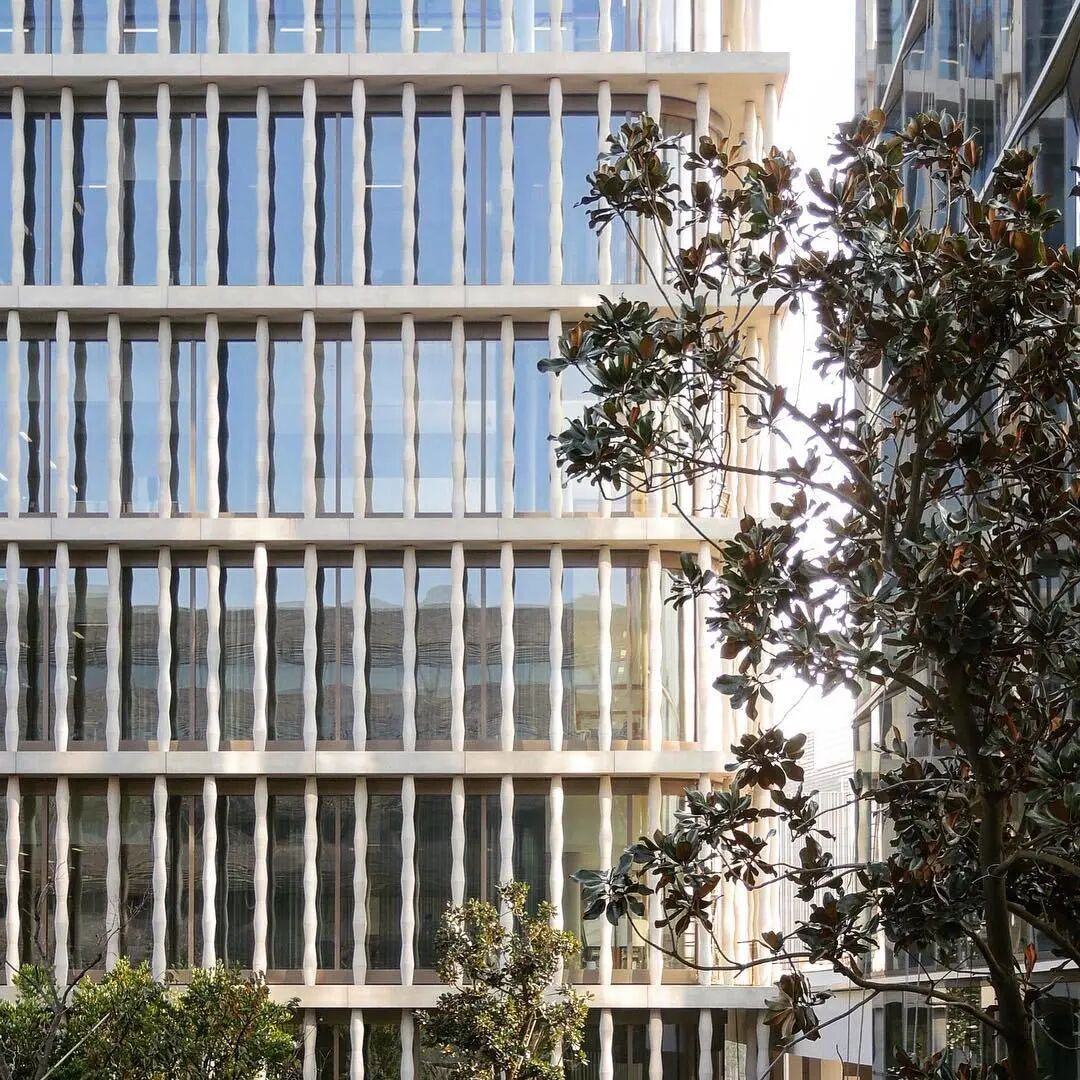

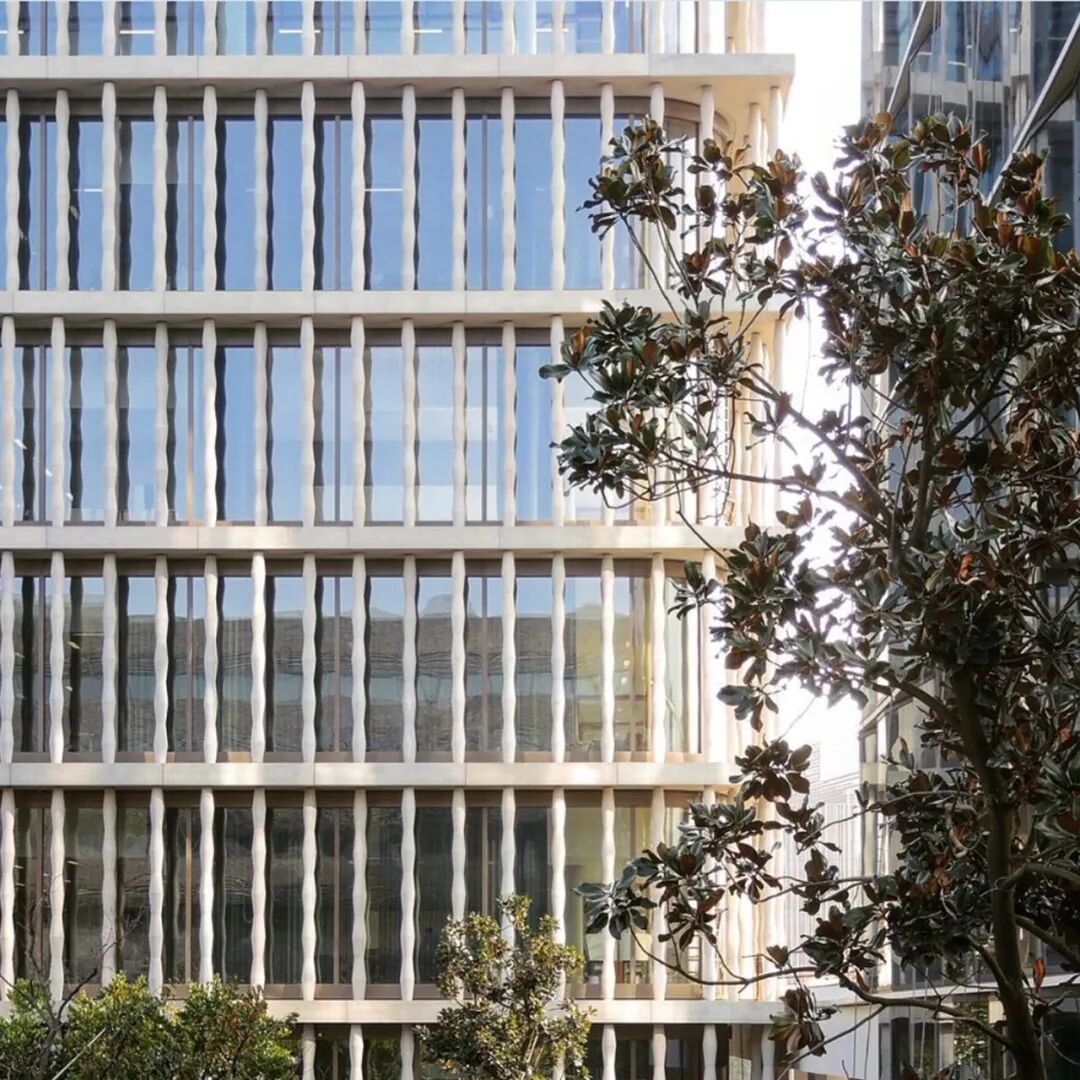

立面主要特色是“跳舞柱”和悬挑外檐。柱子的建筑设计理念为“ "，灵感来源于一种中国传统预制瓦片屋顶，为具有动感造型的白色立柱，采用预制清水混凝土，经过RFR的优化设计，使得柱子的形状和尺寸十分轻盈，阳光可以最大限度地穿透立柱间隙，营造了立面的通透性和内部空间连续性的印象。每层的悬挑楼板外檐和传统的做法完全不同挑廊，它也属于幕墙的一部分，而不是主体结构。
立面概念“跳舞柱” " "
设计草图

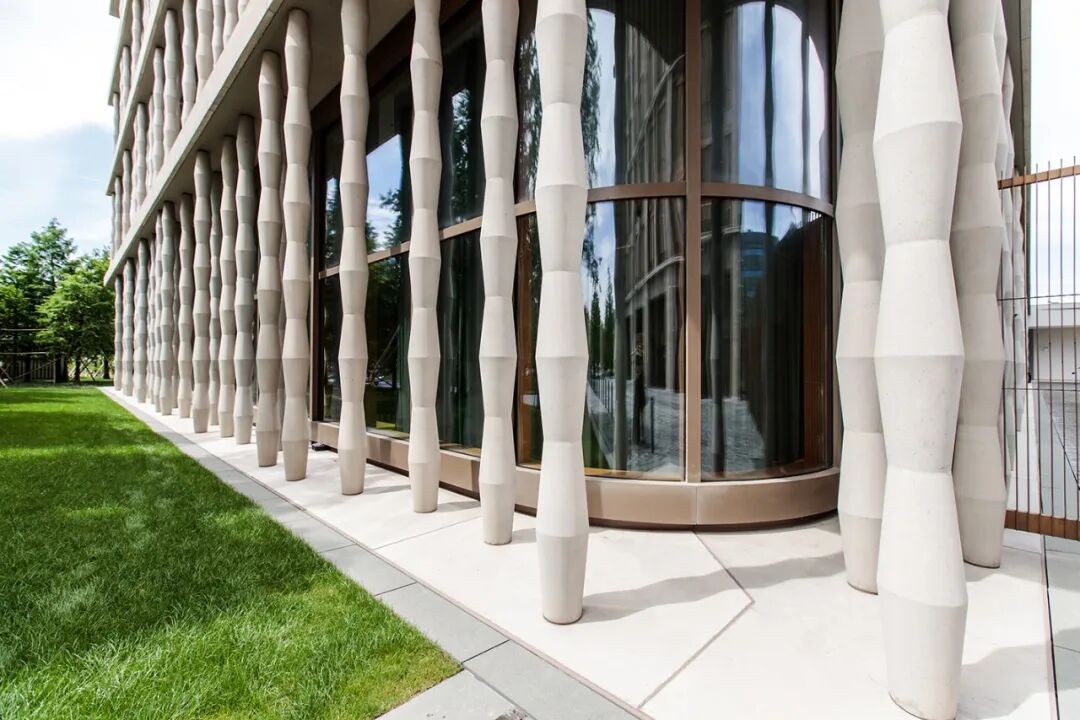

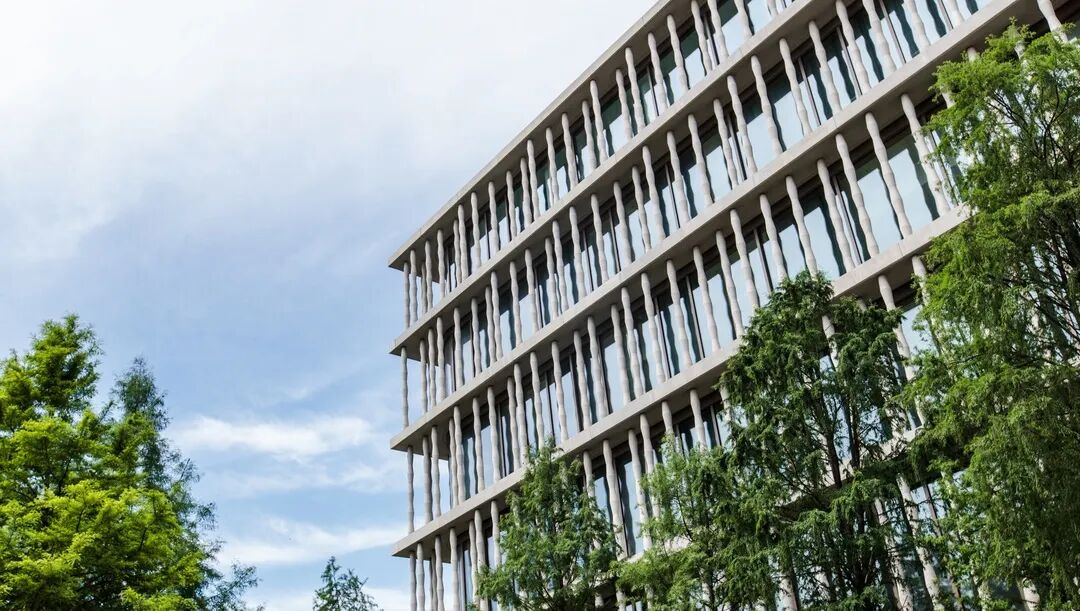

清水混凝土立柱 Clay

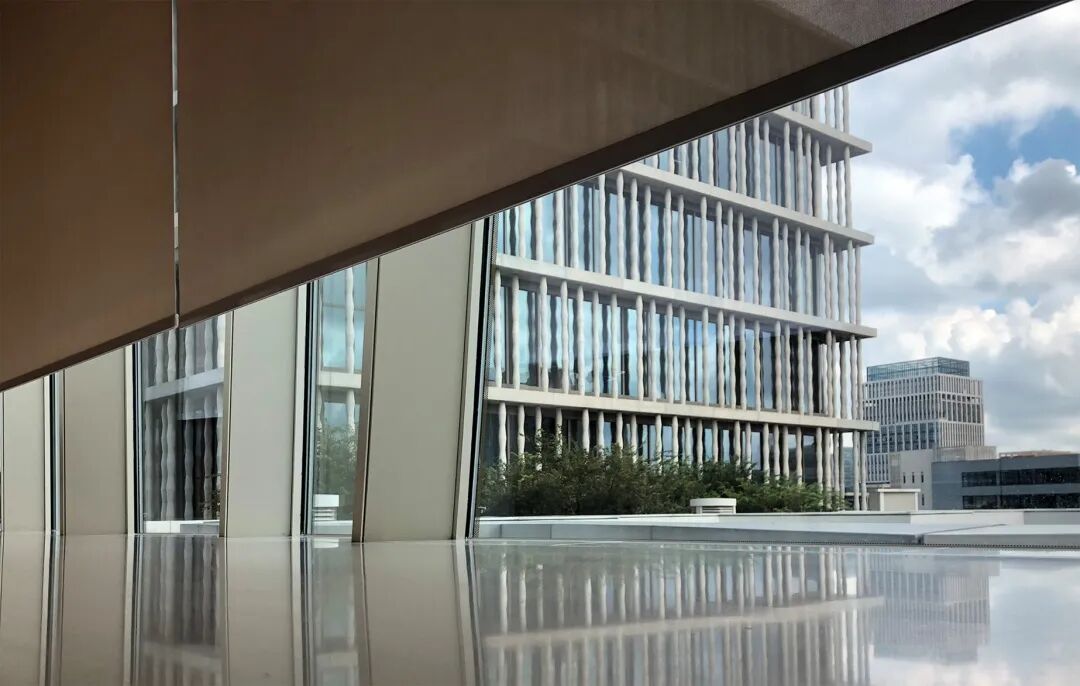

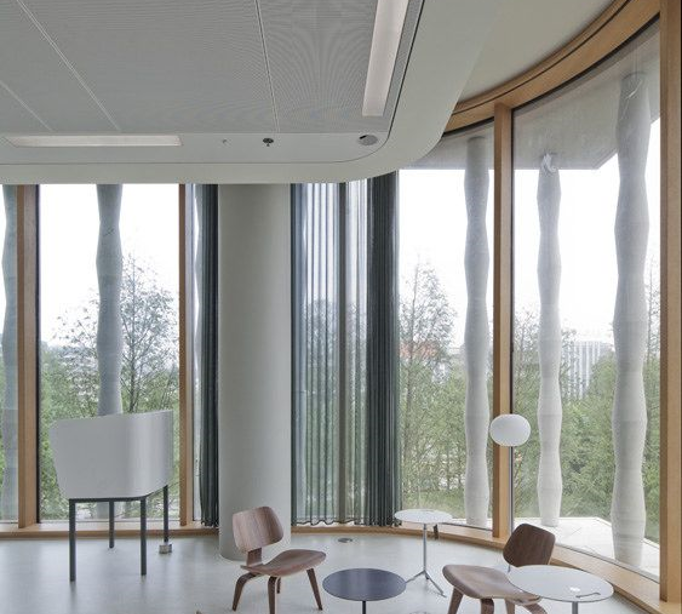

从内部看，白色的清水混凝土立柱和木龙骨搭配和谐 clay and wood are in
回收砖
BRICK
C4

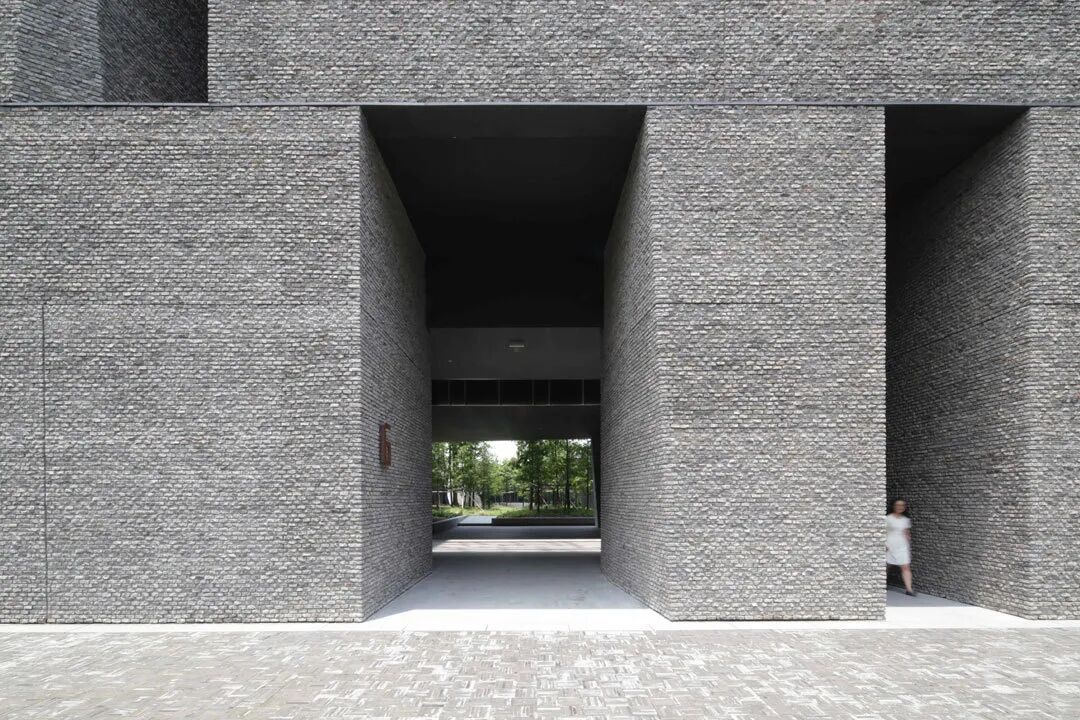

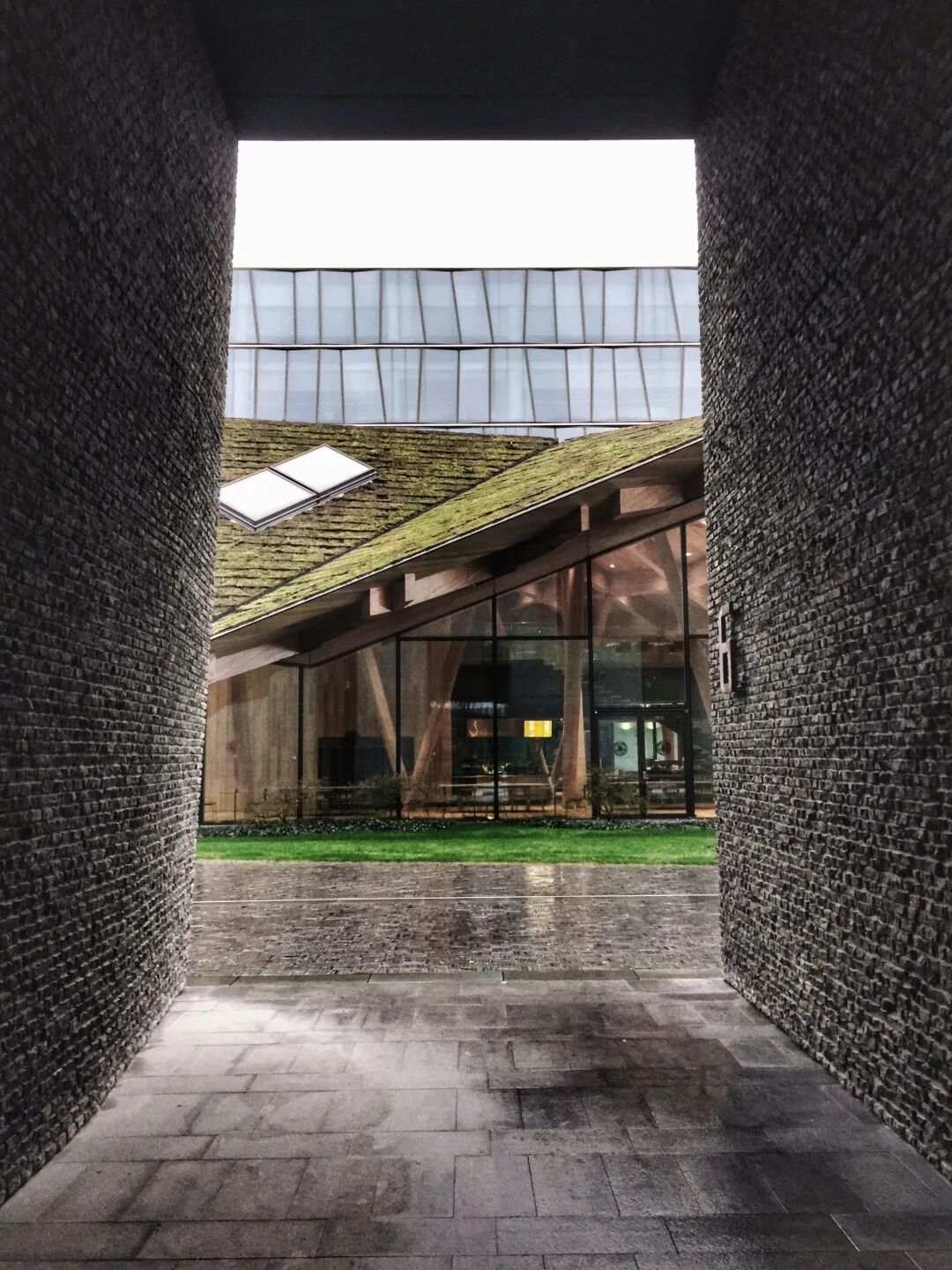

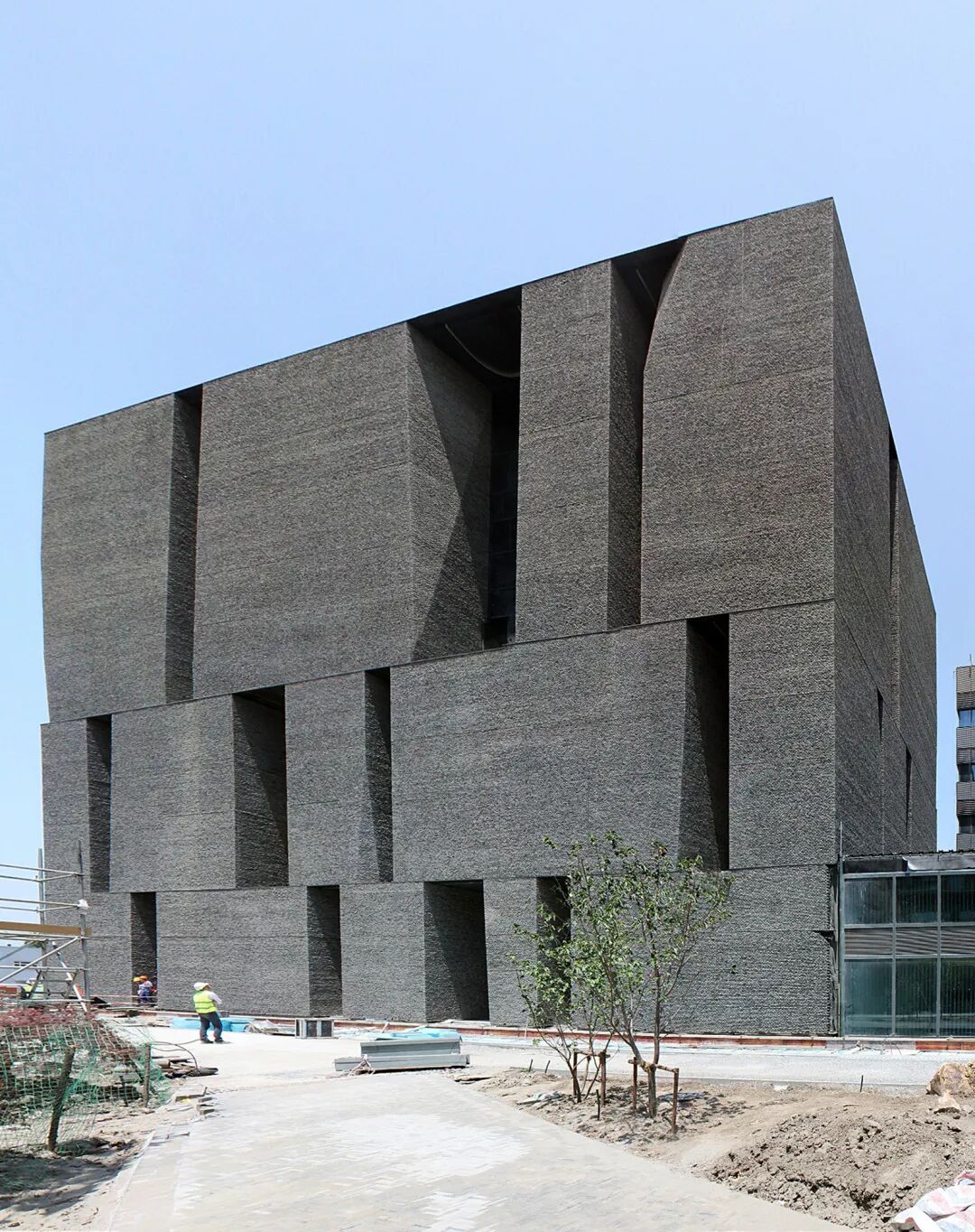

C4楼的幕墙设计从节能角度考虑，结合上海本地气候特点，幕墙分为砖和玻璃幕墙两部分：南面、东面、西面和屋顶采用了墙砖面；而建筑的北立面是采光玻璃幕墙，采用框架反做系统，与坚实封闭的建筑立面产生强烈的对比，让自然光渗透到开放式的办公空间。
回收砖经过特殊精细的处理，质感丰富。不是传统的砌墙方式，而是采用幕墙雨幕构造，通过专门的角度和搭配，使整体效果呈现立体感。砖的挂接系统经过专业机构的专项抗震测试，整体建筑通过8度抗震。

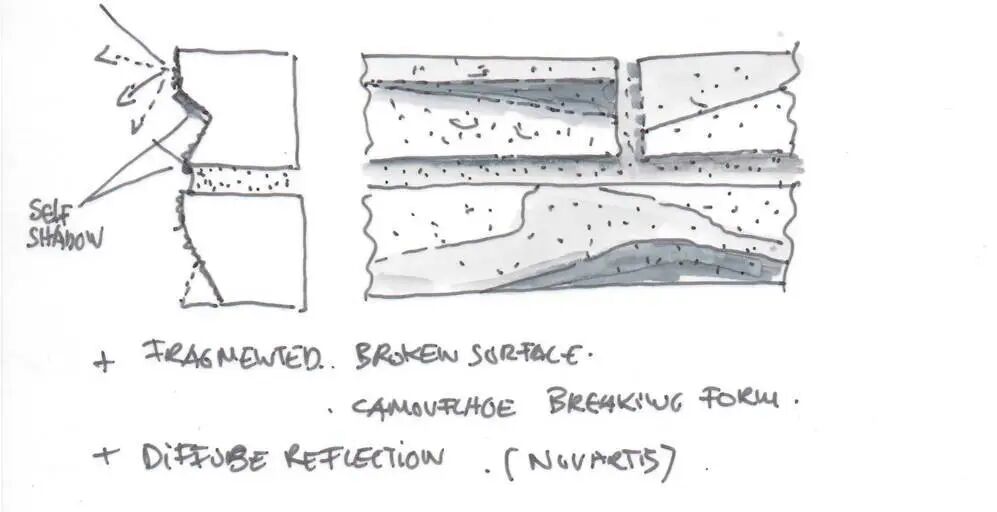

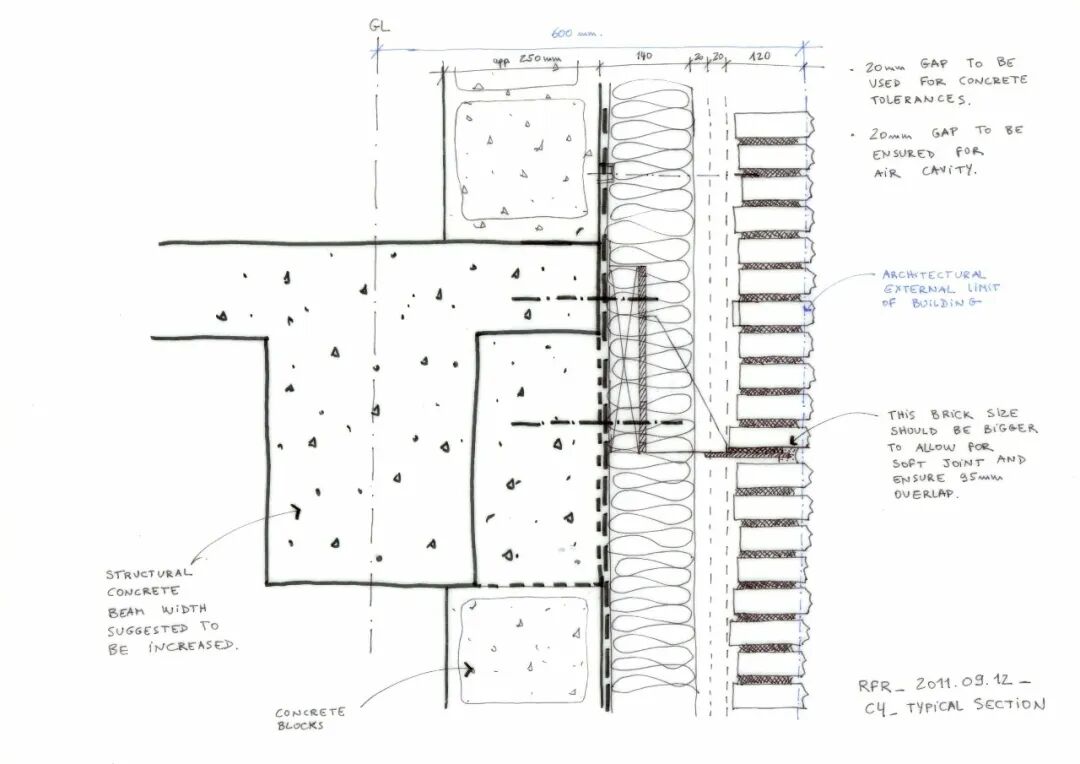

典型砖墙立面草图 Brick Wall
回收砖表面处理

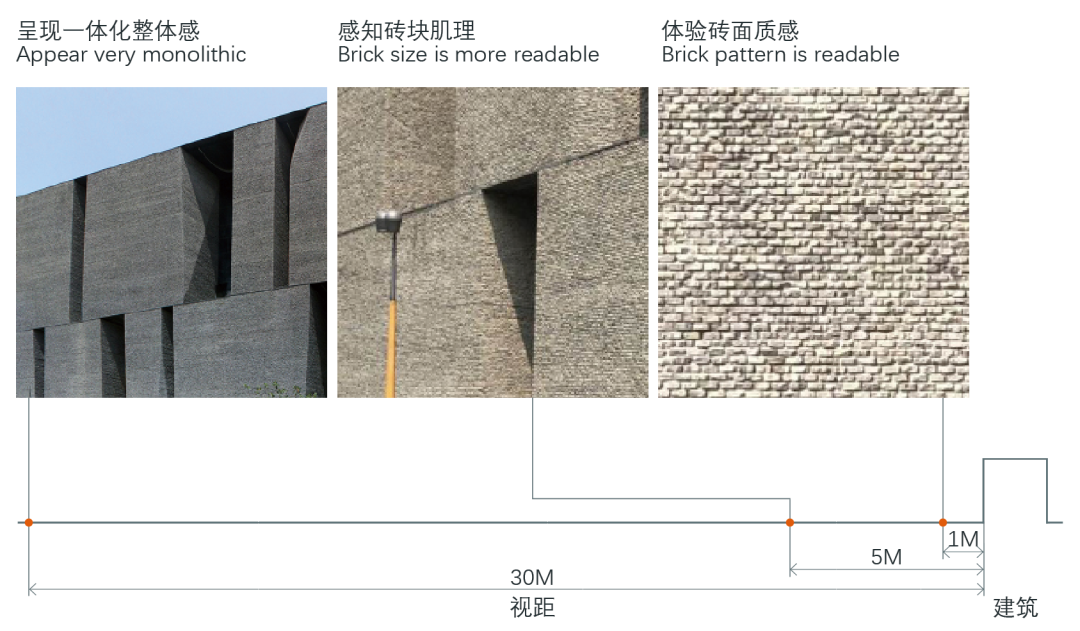

立面视觉解读Brick Wall
陶棍&灰瓦片
& GREY CLAY
C5

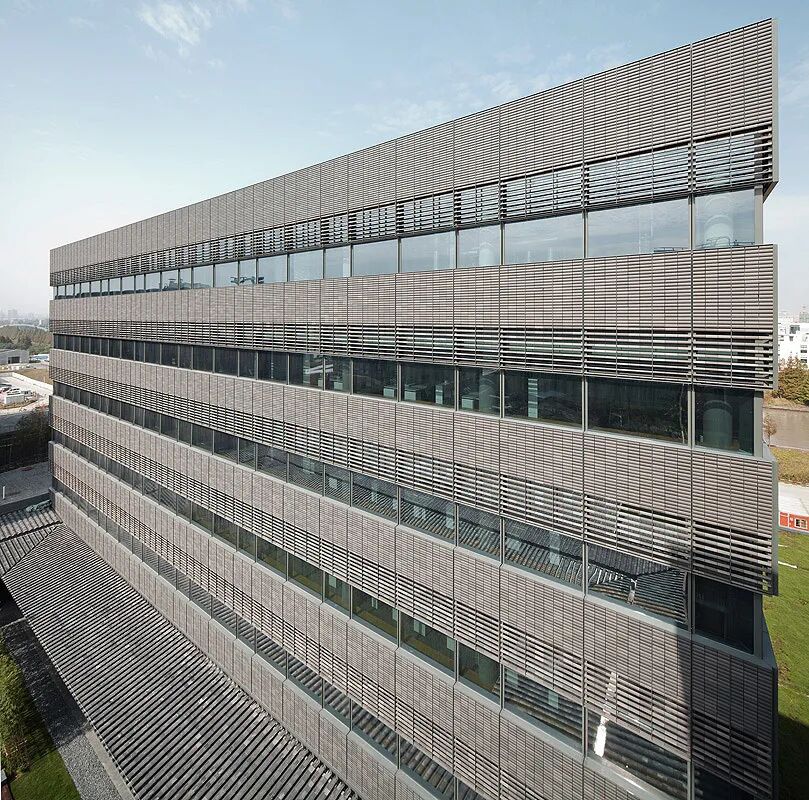

C5的幕墙是大玻璃板块和陶土板的组合演绎。立面概念重点延续了传统文化的设计理念，在现代外墙技术下应用传统材料，以陶土板、陶棒为主要特色，整体立面风格配合庭院、天井和景观，使建筑散发浓郁的中国气息。
将4种不同灰色调的椭圆截面的现代陶土板逐渐旋转，构成陶土板组成的实墙外饰面和陶棒组成的遮阳百叶。

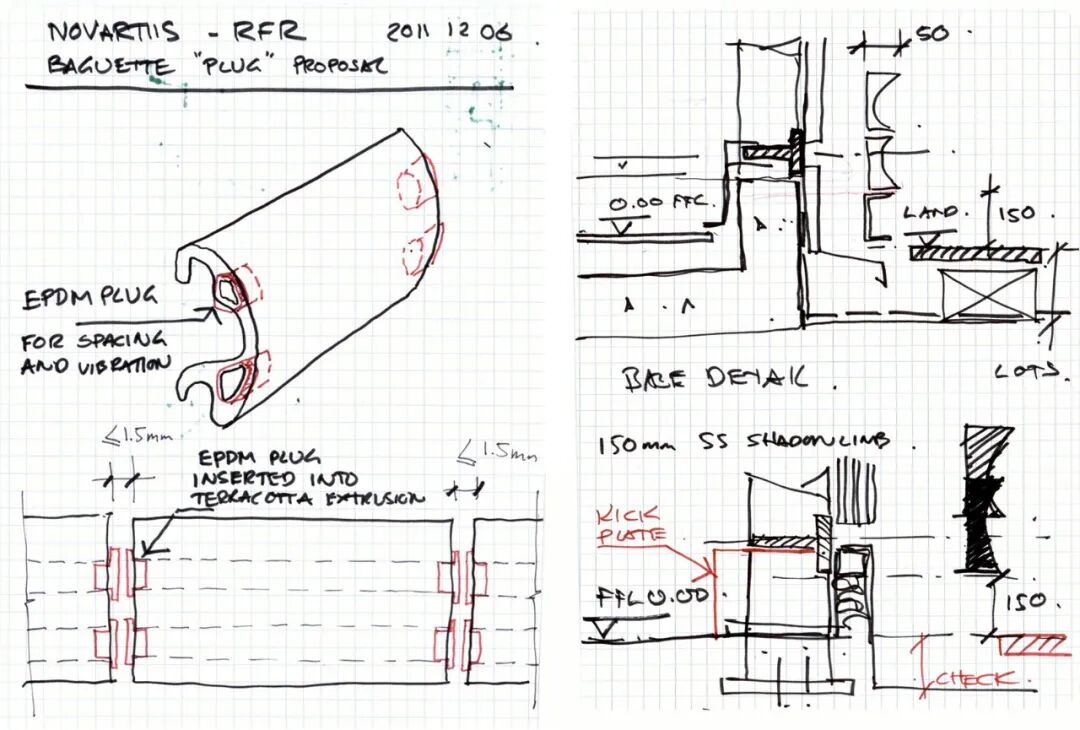

设计草图

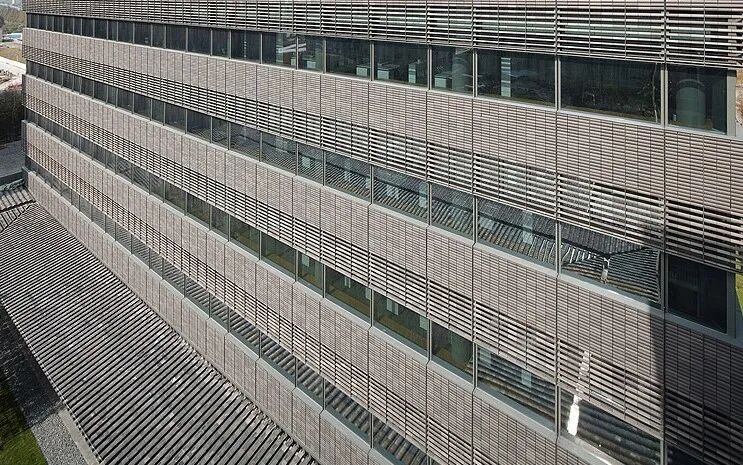

陶板立面

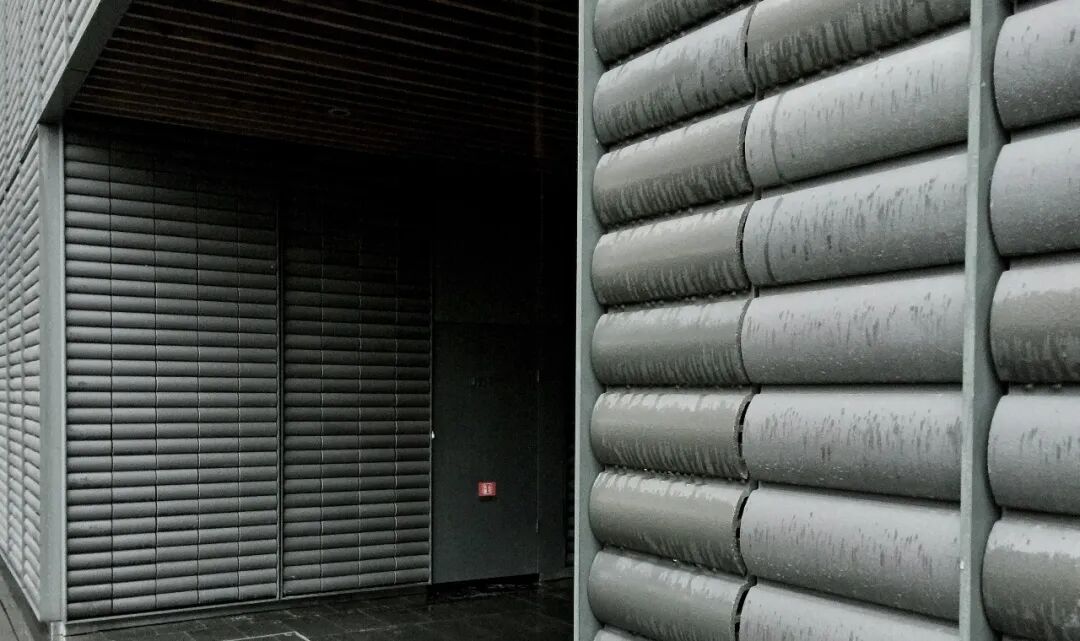

椭圆截面的陶土板 with Oval Cross

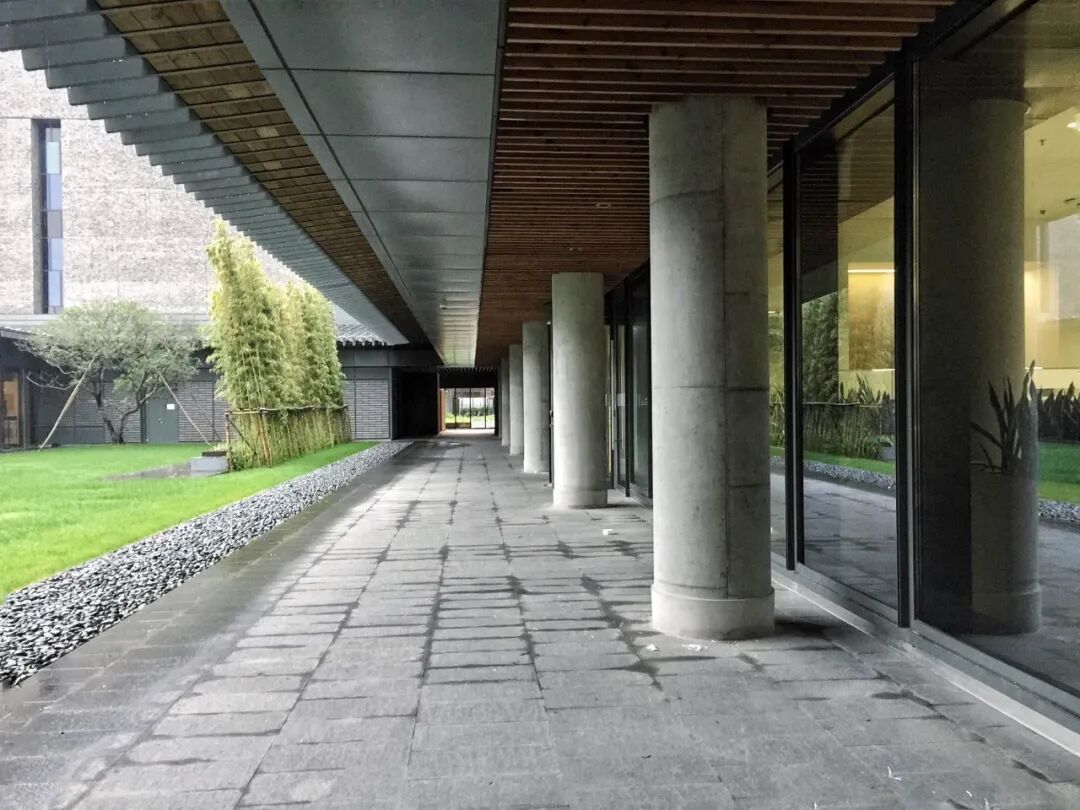

在餐厅及外廊的屋顶上, 选用了传统灰瓦，采用幕墙技术重构了中式屋面，使建筑整体上呈现出老江南粘土砖瓦的色调和质感。一层挑出屋檐采用灰瓦屋檐和木吊顶。

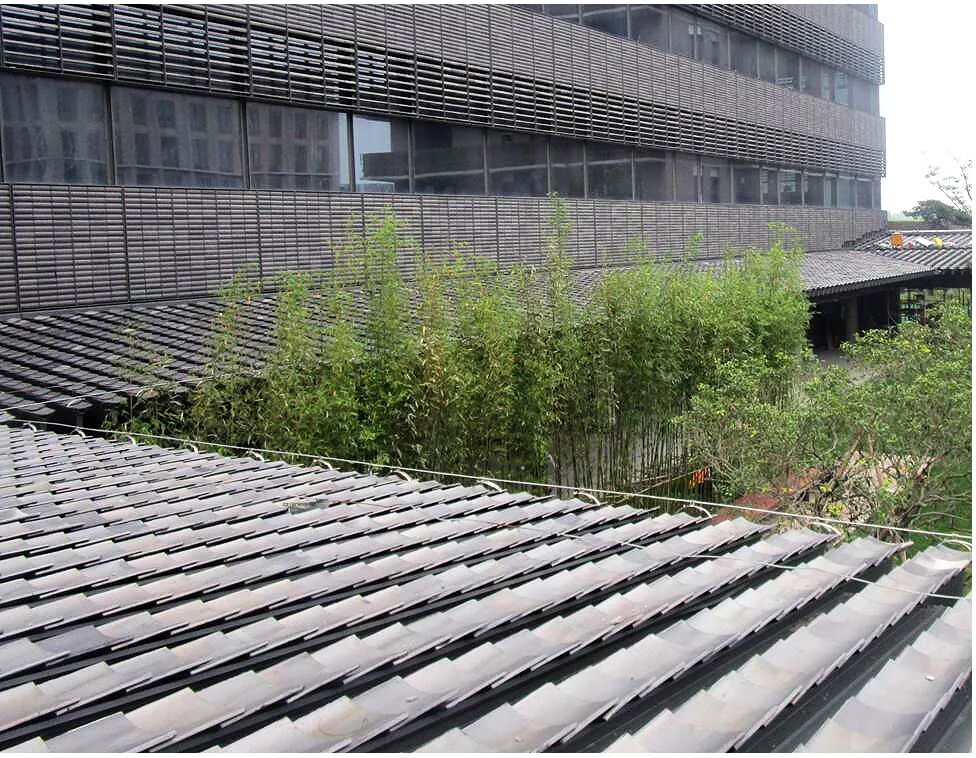

灰瓦屋檐
再生砖和竹材
& BRICK
C6

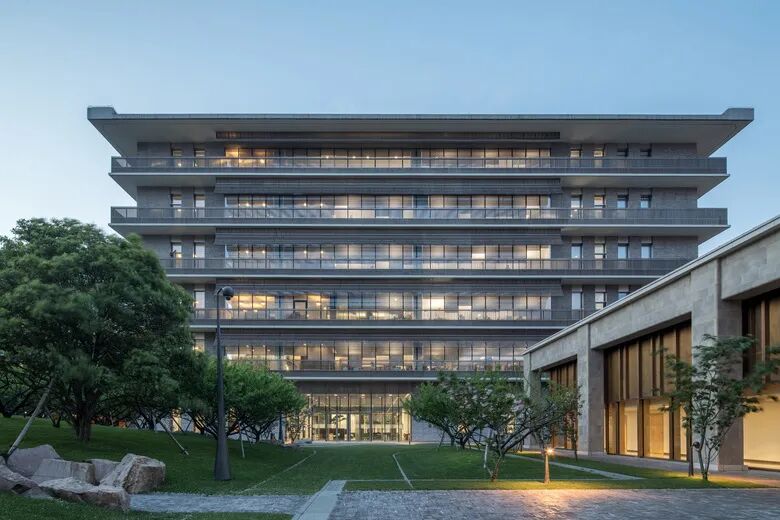

C6的建筑特色以环保为主题。建筑外立面主要使用再生砖、复合竹材等可持续的材料，这些材料使建筑呈现亲和、温暖、自然的形象挑廊，也符合节能环保、低成本和耐用的理念。

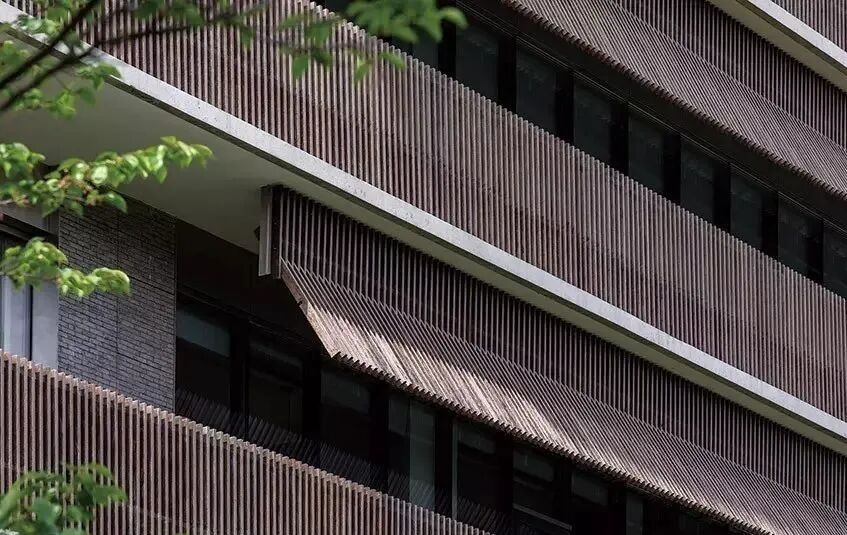

层层出挑的外廊，使园区的科学家们可以在挑廊上面对着庭院休憩交流。在南立面设计了一种可以旋转的电动日光调节装置，它由复合竹材构成，灵感来自于中国传统民居常见的上旋窗，功能和形式类似于人的眼睫毛，可以根据室外日光的强度改变角度，从而调节进入室内的光线强度。北立面采用竹子做的格栅，起到装饰和遮阳效果，东西立面的格栅也可以翻转调节。竹子的材质，选用重竹经过高温高压处理后胶合在一起，能够抗老化和变形。

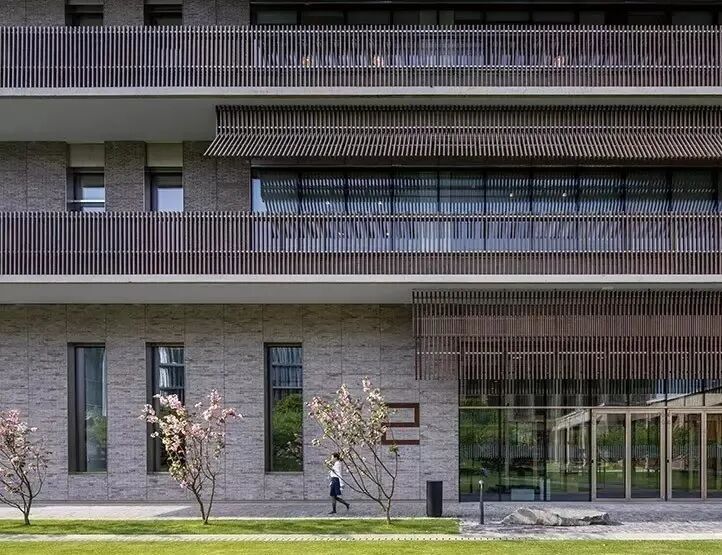

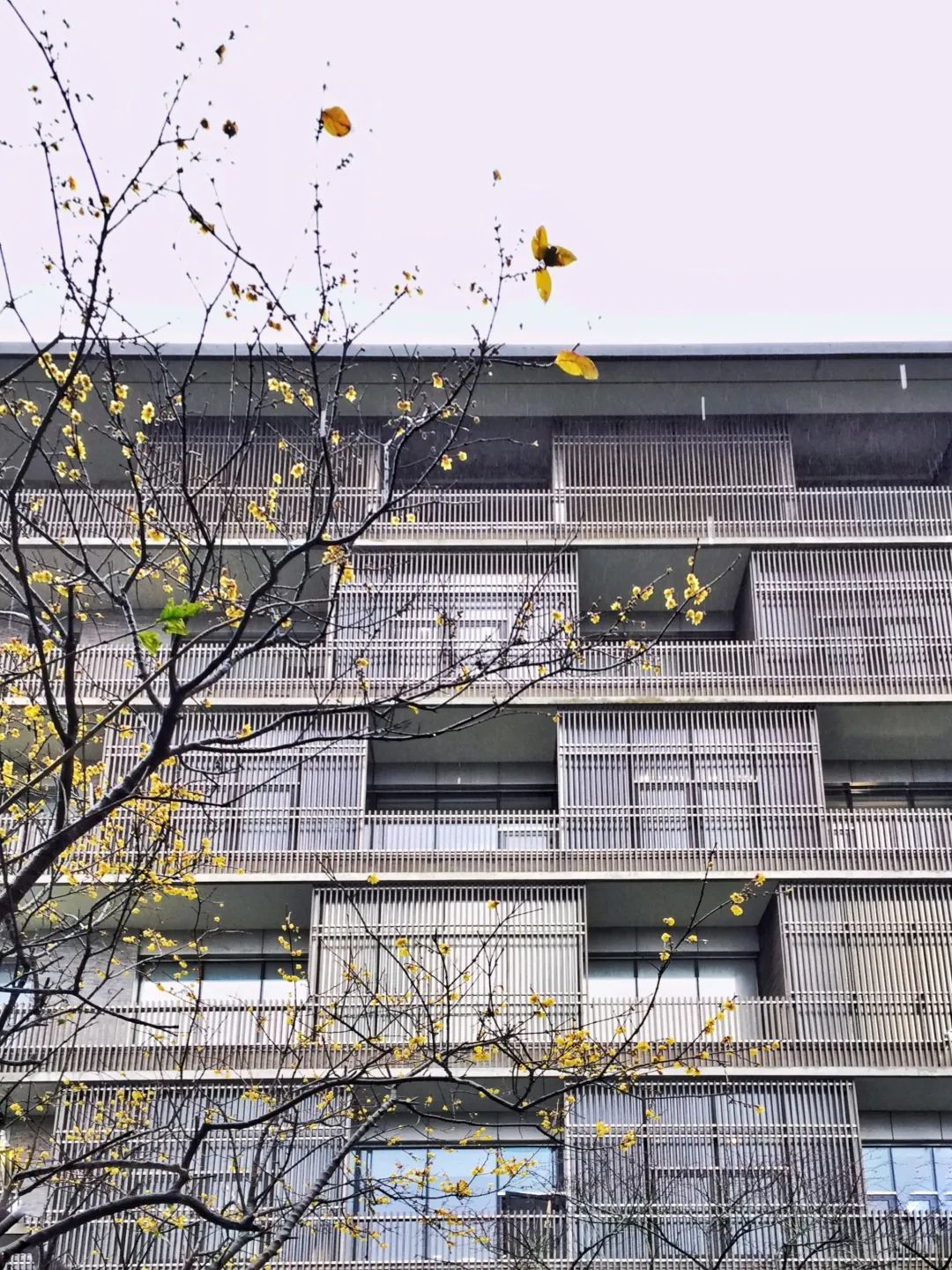

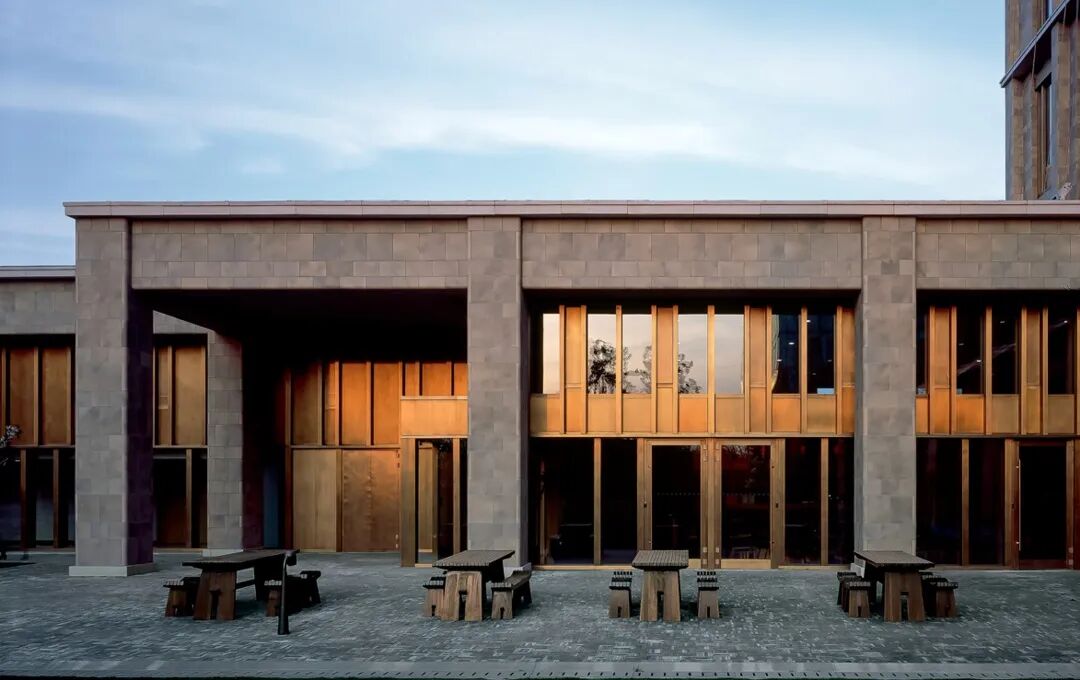

竹和再生砖立面 & Brick
睫毛造型的竹材质遮阳构造

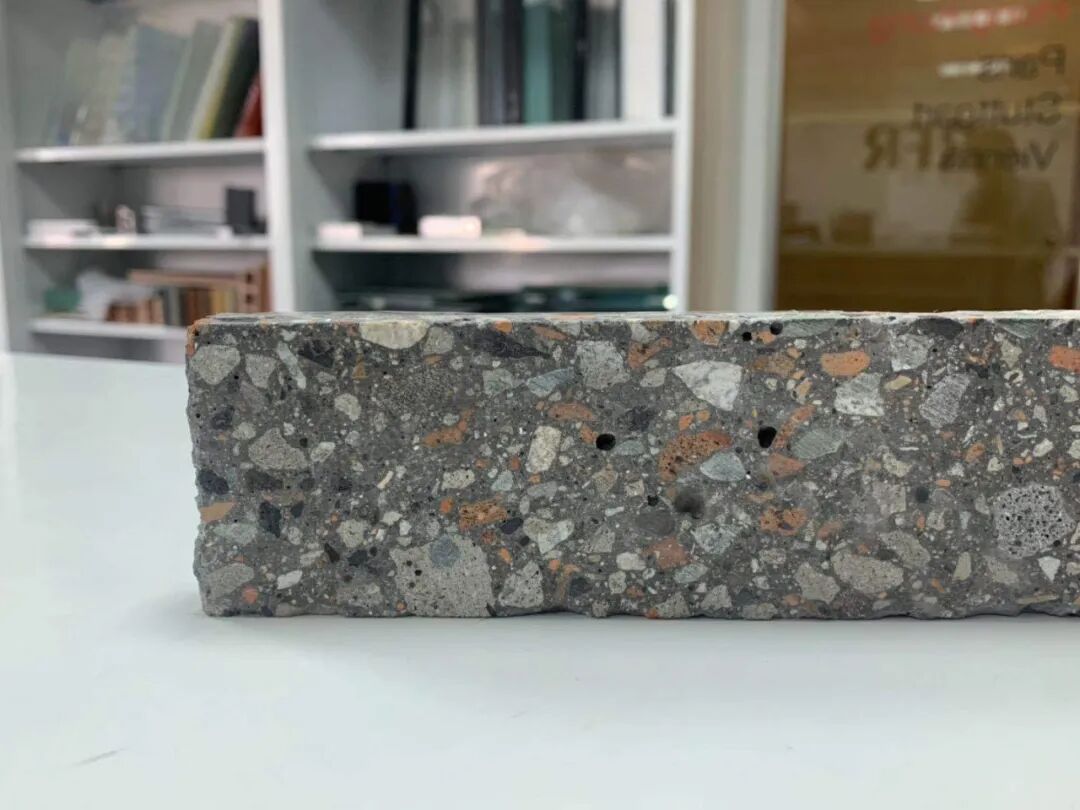

再生砖是用汶川大地震中倒塌房子的砖石捣碎后，二次加工成型。采用以砖为骨料的混凝土玻纤加强板，在工厂内和蜂窝铝板进行装配式组框，并进行板块式挂装。先后进行了8次试验，才解决了粘接耐久问题。

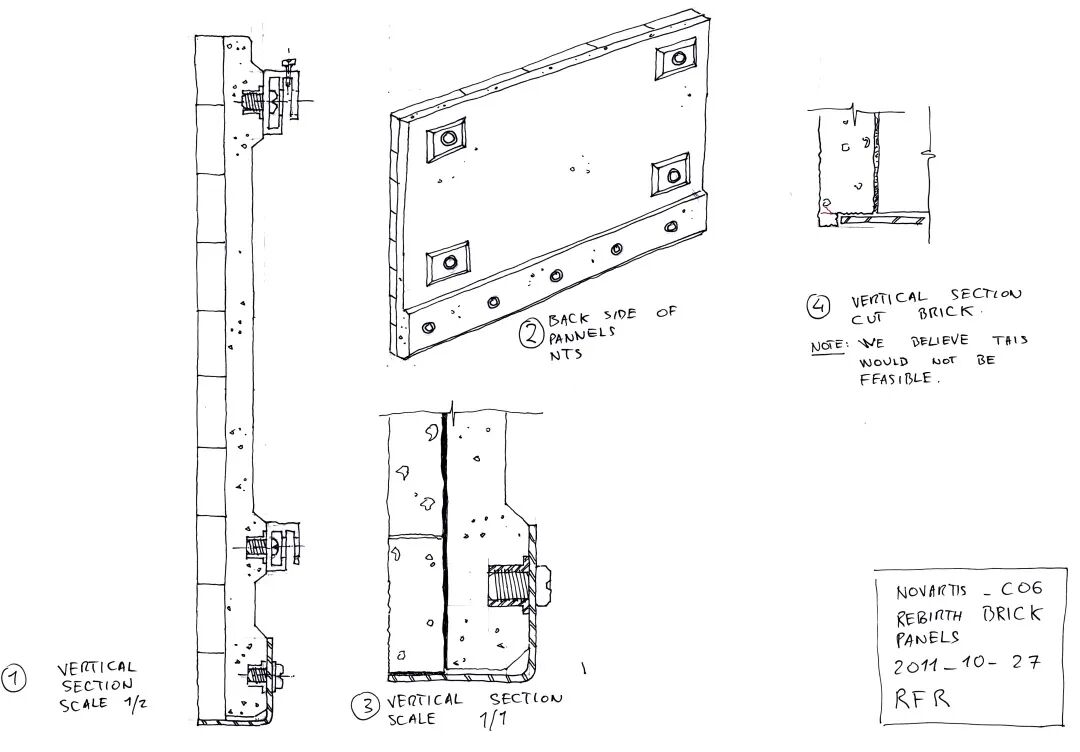

再生砖立面草图 Brick
再生砖细节 Brick
室外石膏
C10

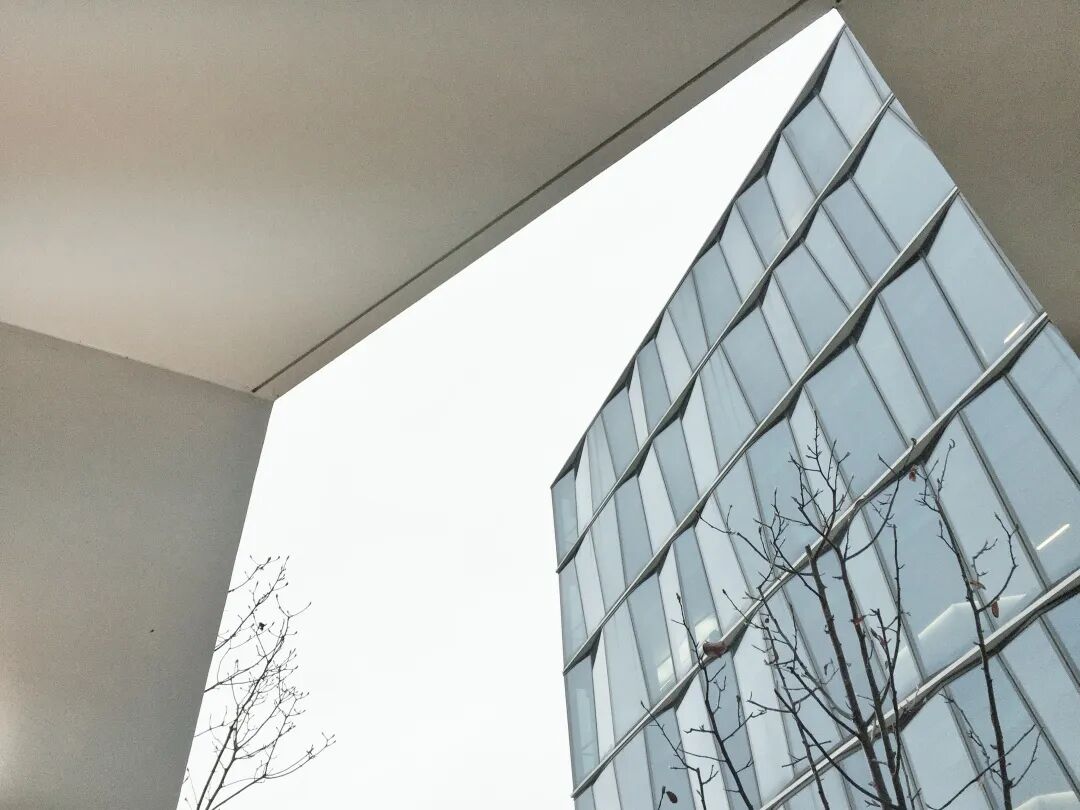

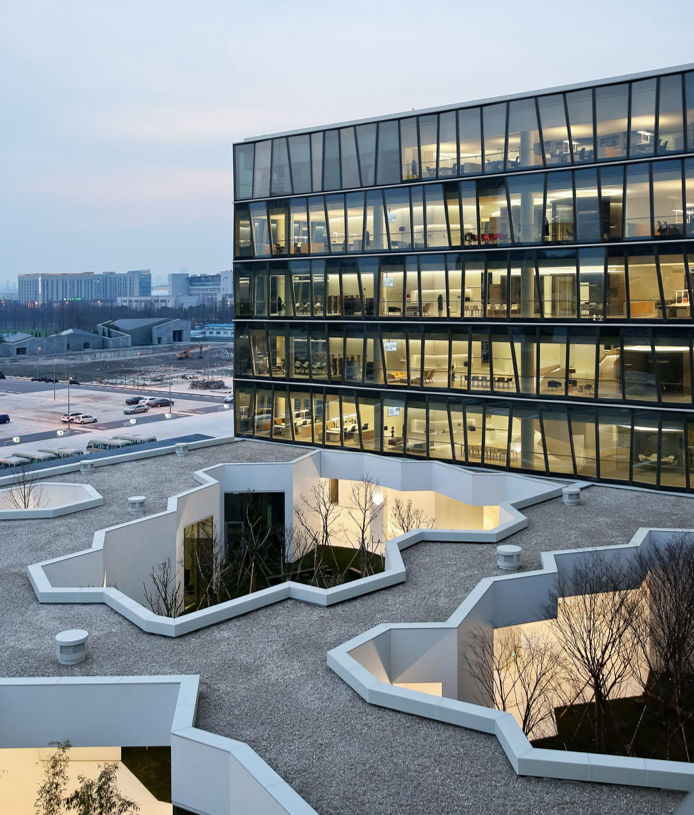

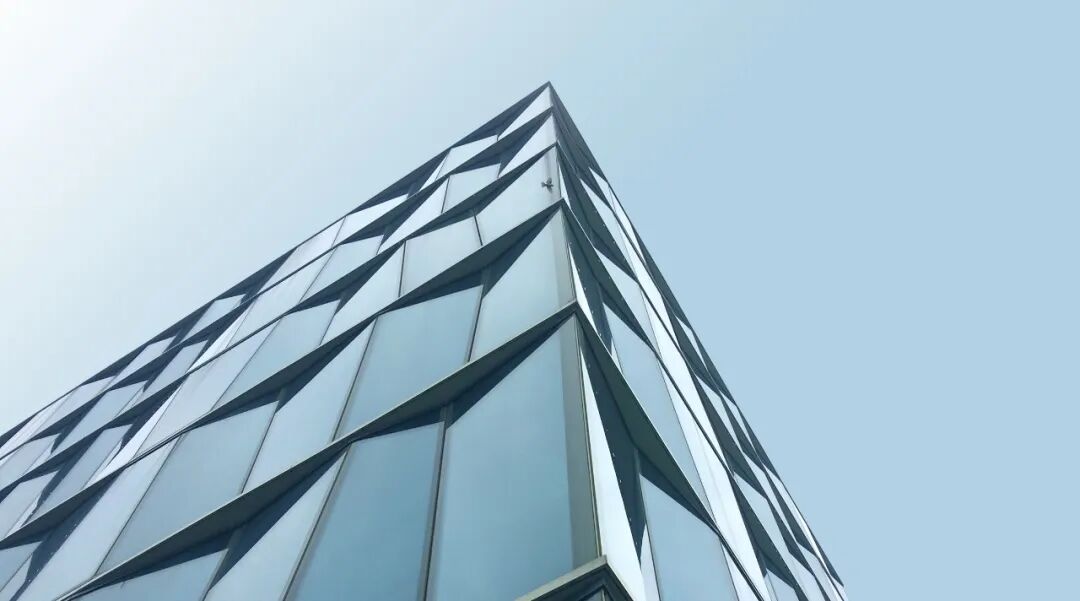

幕墙设计概念来源于细胞结构，主体建筑采用多块条形平板玻璃组合而成的空间结构，每块玻璃之间的角度均不同，高达5米，宽最大达2.8米。
设计概念“细胞结构” " "

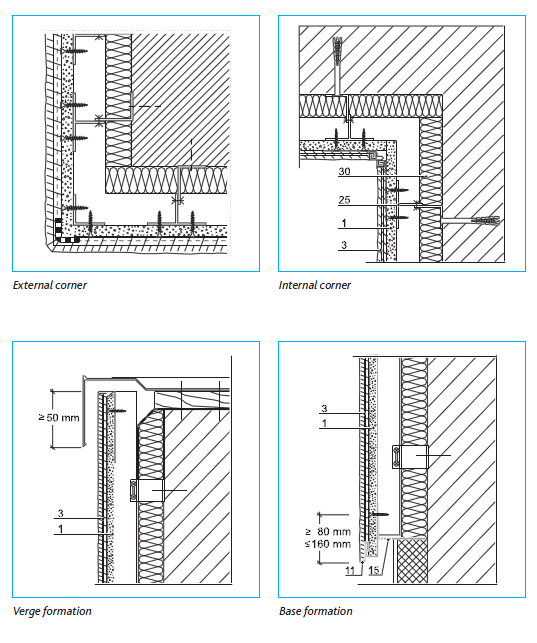

室外石膏节点示意图 and

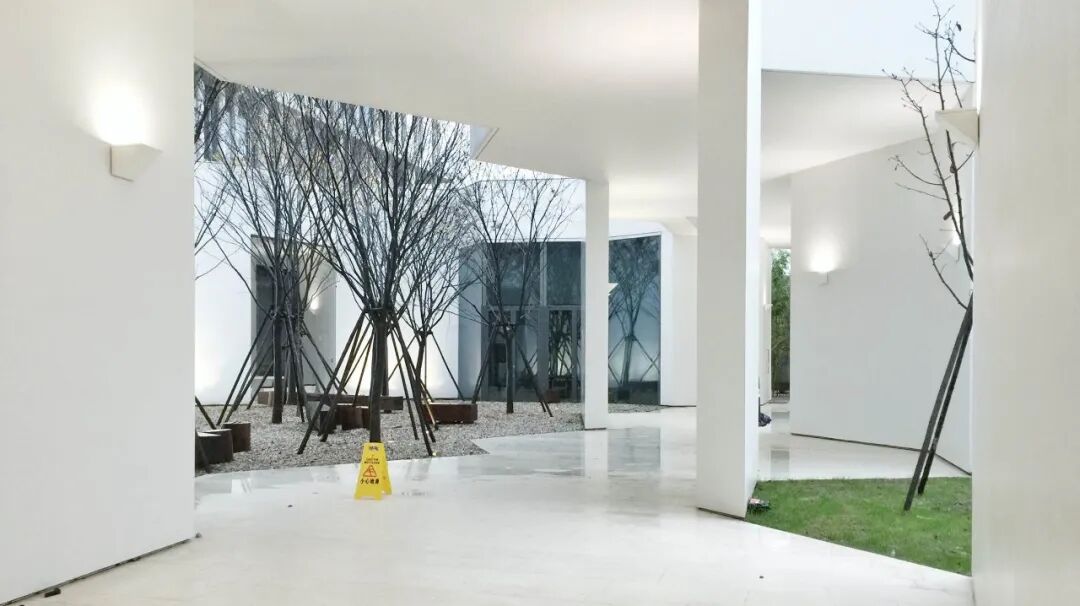

呼应细胞结构的设计概念，室外六边形庭院的回廊，映衬通透轻盈的主体建筑形态，采用可用于室外的无机水泥板石膏墙面（knauf），一体化成型，整体无缝，呈现清新、亮丽、简约质感。
室外
胶合木
C12-1

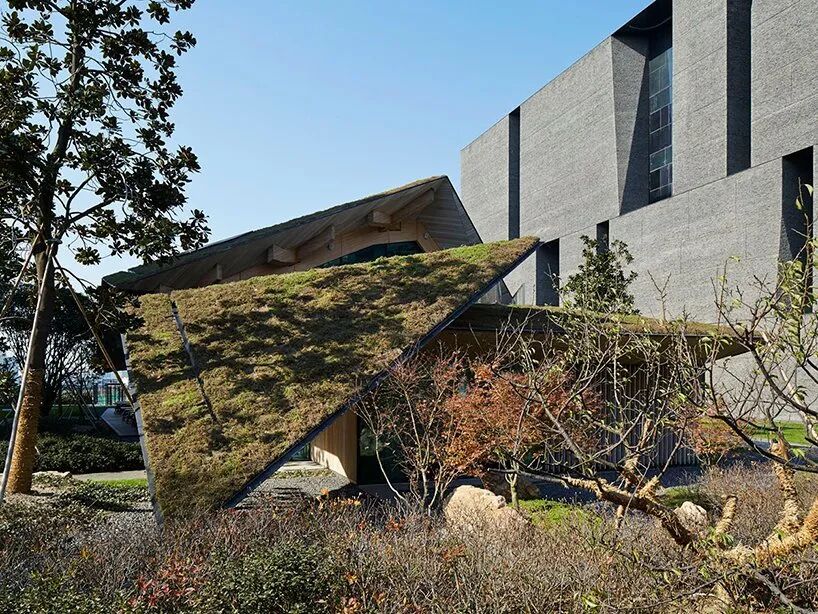

作为全木结构建筑，该建筑的主体结构主要由绿色屋顶、胶合木桁架、V形柱组成。
全木结构建筑在2012年是个很大的挑战，在国内很少见。胶合木的原材料为道格拉斯冷杉。采用清漆涂层，维持原木质感，并通过碳化防火和耐火实验。

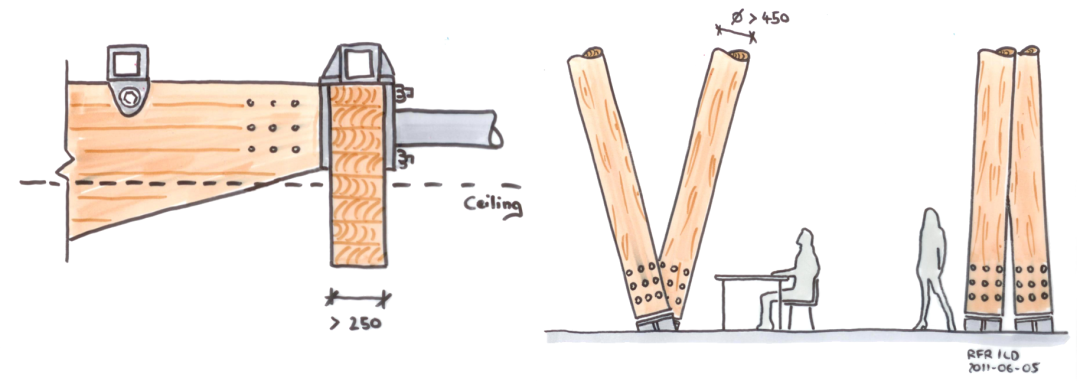

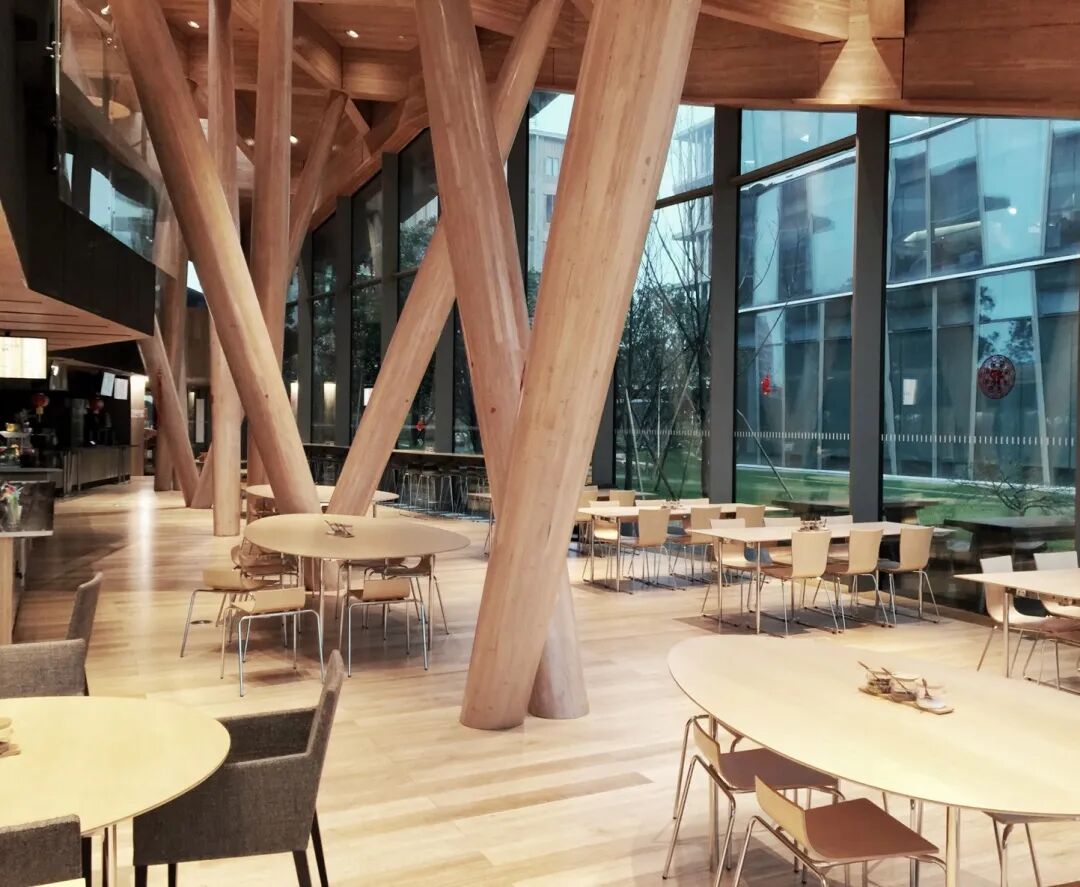

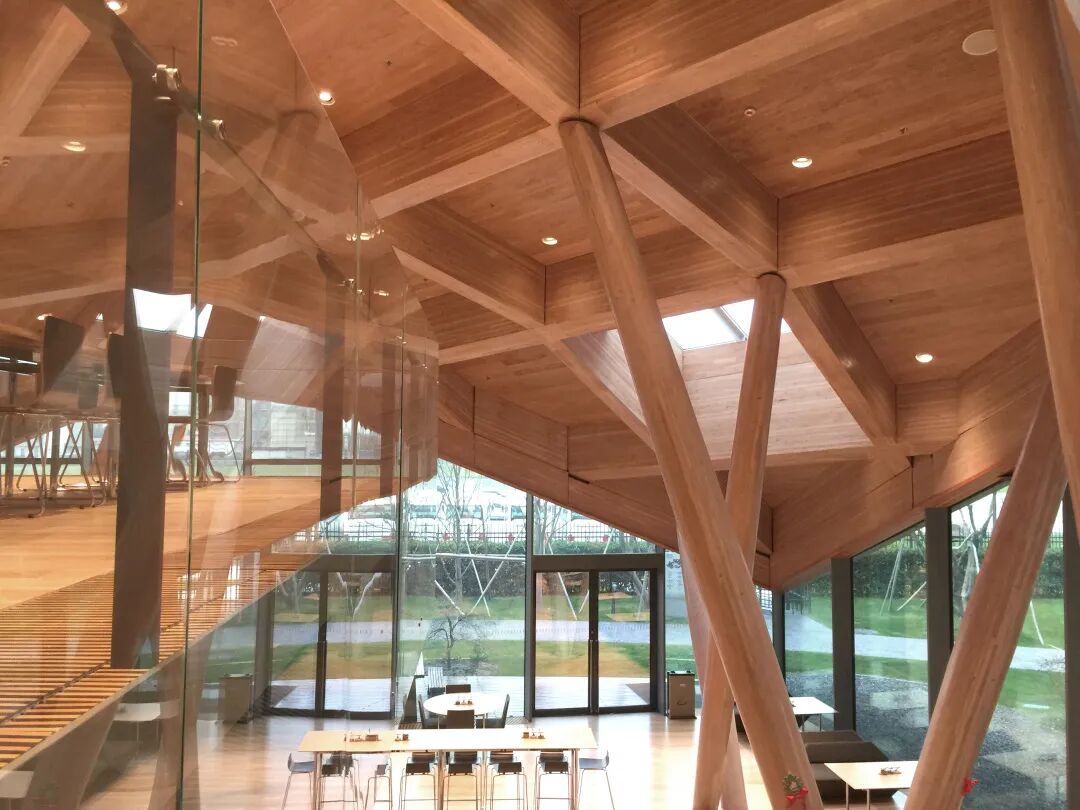

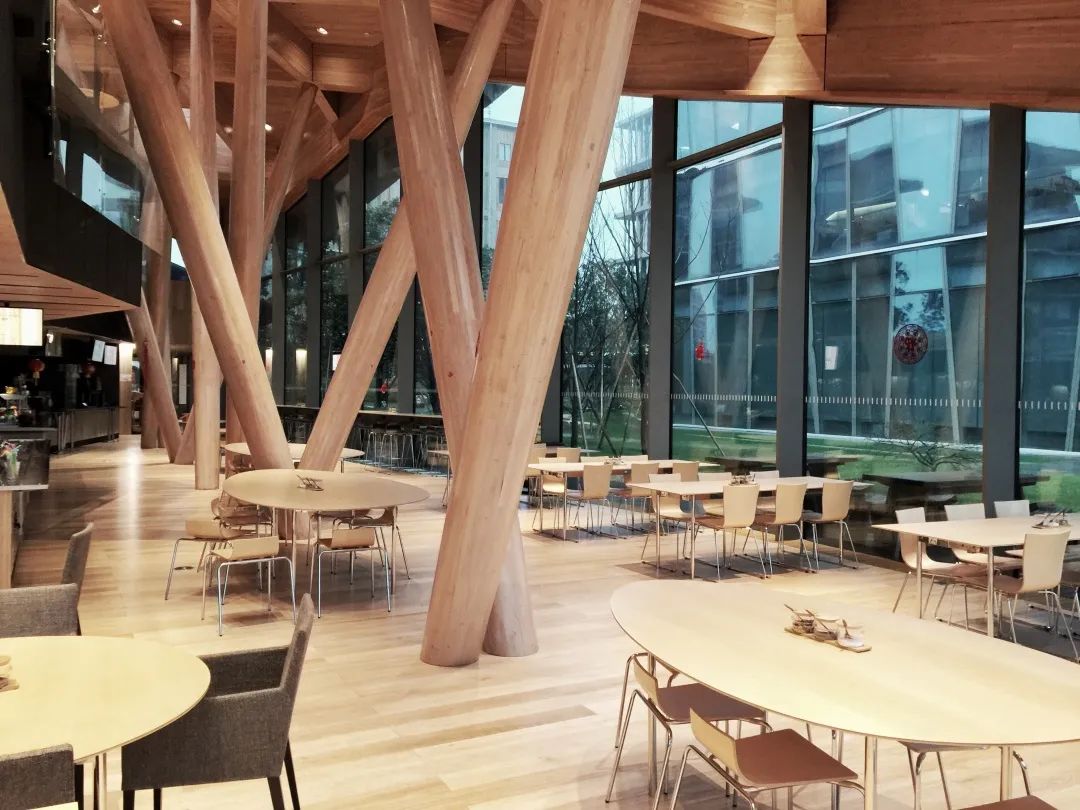

木横梁与V形柱 Beams &
胶合木V形柱
胶合木屋顶结构 Roof
总结与预告
&
好的项目是一个相互成就的过程。通过有追求的业主，国际一流的建筑大师、高水准的顾问团队等多方共同努力，实现完成低能耗、高品质、精细化建筑的初衷。最终的幕墙完成的精细度非常高，建成后的实际效果在预期水准之上。
我们下期分享的专题是子列之二：C10折板单元幕墙。欢迎大家关注和交流。
上海诺华园区
,
