石峥嵘：对于需要在上方和下方同时设置洒水喷头的通透性吊顶场所，其设置条件和方式等存在较多争议，本文就相关要点说明如下：
根据《自动喷水灭火系统设计规范》要求：装设网格、栅板类通透性吊顶的场所，当通透面积占吊顶总面积的比例大于70％时，喷头应设置在吊顶上方，并符合下列规定：（7.1.13）
1 通透性吊顶开口部位的净宽度不应小于10mm ，且开口部位的厚度不应大于开口的最小宽度；
2 喷头间距及溅水盘与吊顶上表面的距离应符合7.1.13的规定。
一、依上述条文可知，以下两种情况，均需在吊顶上方和下方同时布置洒水喷头：
1、当通透面积占吊顶总面积的比例不大于70％时，吊顶上方和下方应同时设置洒水喷头。
2、当通透面积占吊顶总面积的比例大于70％，但不符合7.1.13的两个条件时，吊顶上方和下方应同时设置洒水喷头。
二、当吊顶上方和下方同时布置洒水喷头时，应注意以下要求：
1、装设网格、栅板类通透性吊顶的场所，系统的喷水强度应按《自动喷水灭火系统设计规范》表5.0.1、表5.0.4-1~表5.0.4-5规定值的1.3倍确定，且喷头布置应按本规范第7.1.13条的规定执行。（5.0.13）
2、报警阀组控制的洒水喷头数计算，仅需将数量较多一侧的洒水喷头计入报警阀组控制的洒水喷头总数。
3、关于系统的设计流量，吊顶的上方和下方应分别计算，以较大者为准。

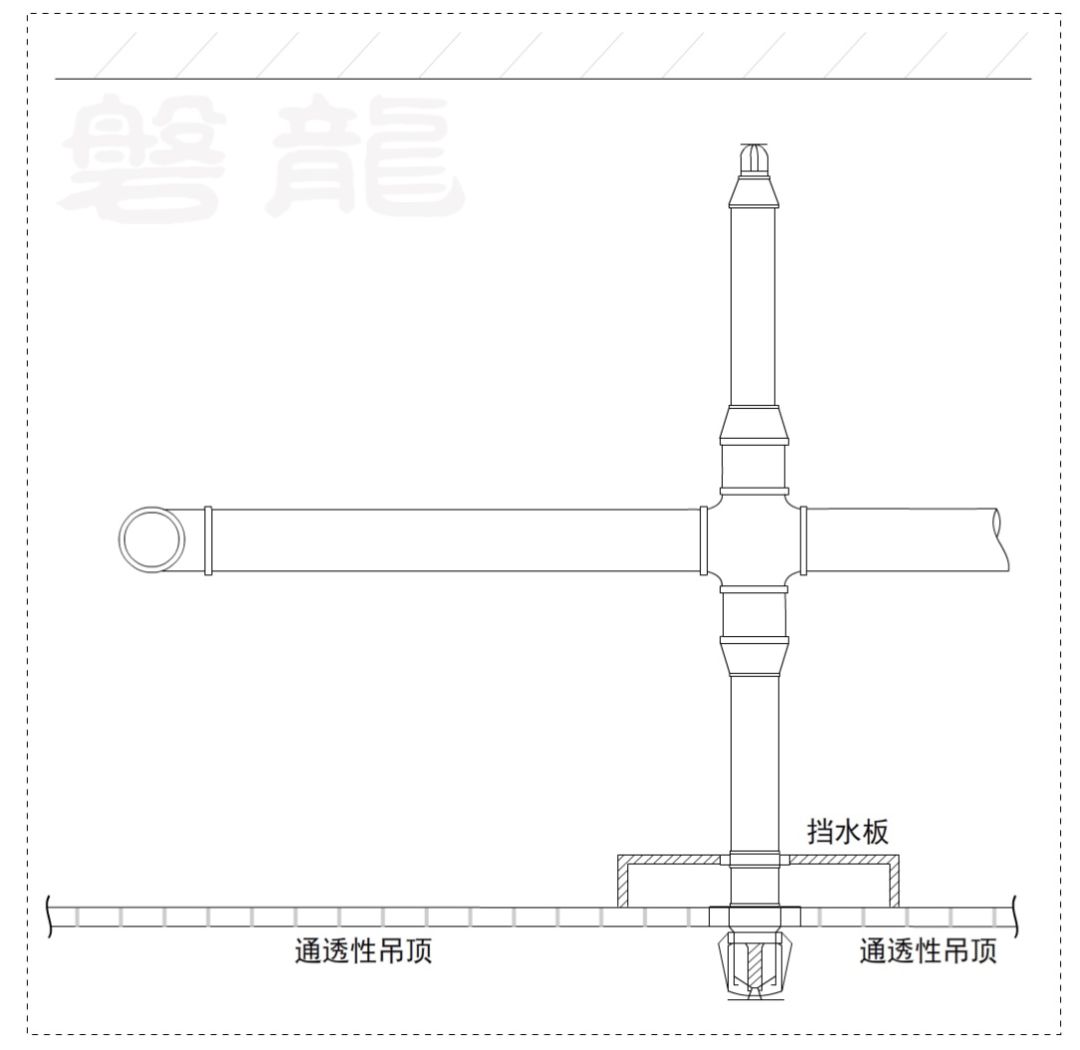

4、安装在吊顶下方的洒水喷头，宜设置挡水板，为照顾美观，挡水板可设置在吊顶的内侧，如图所示：
注1：请关注文末留言，及时掌握变更信息！
注2：突出颜色带下划线内容，可点击查看！
