本文主要从以下几个方面进行分析：
一是通透性吊顶的设置场所要求。
二是及其带来的影响。
三通透性吊顶喷头的设置部位。
四是关于挡水板（集热罩）的设置。
五是挡水板的适用范围和不适用范围。

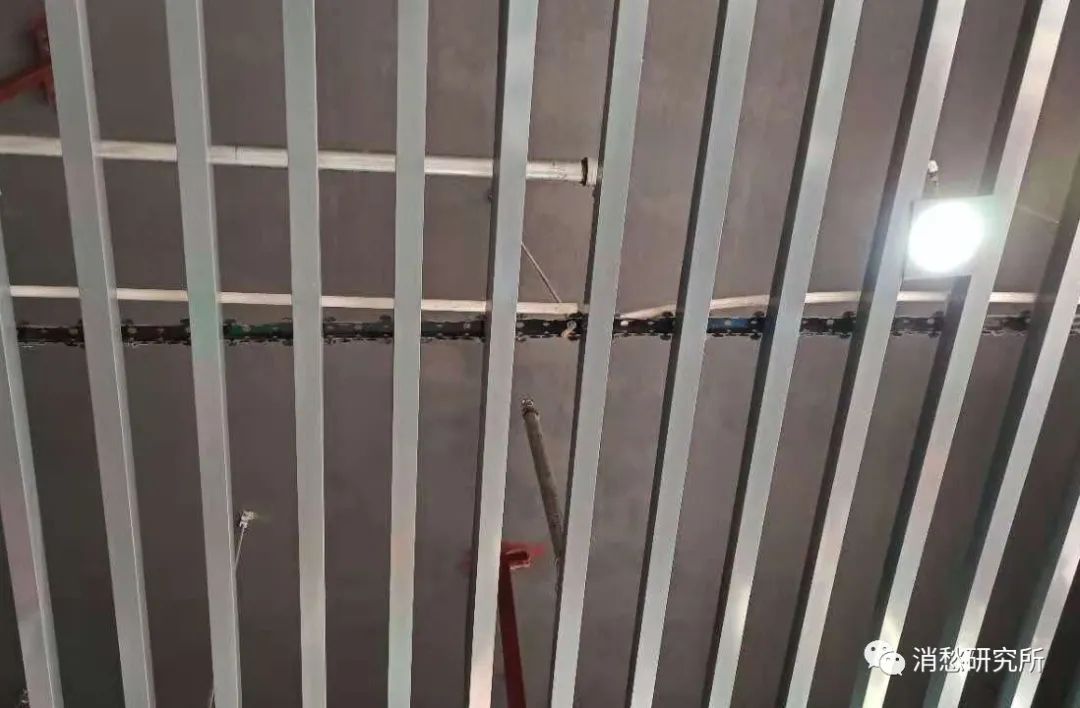

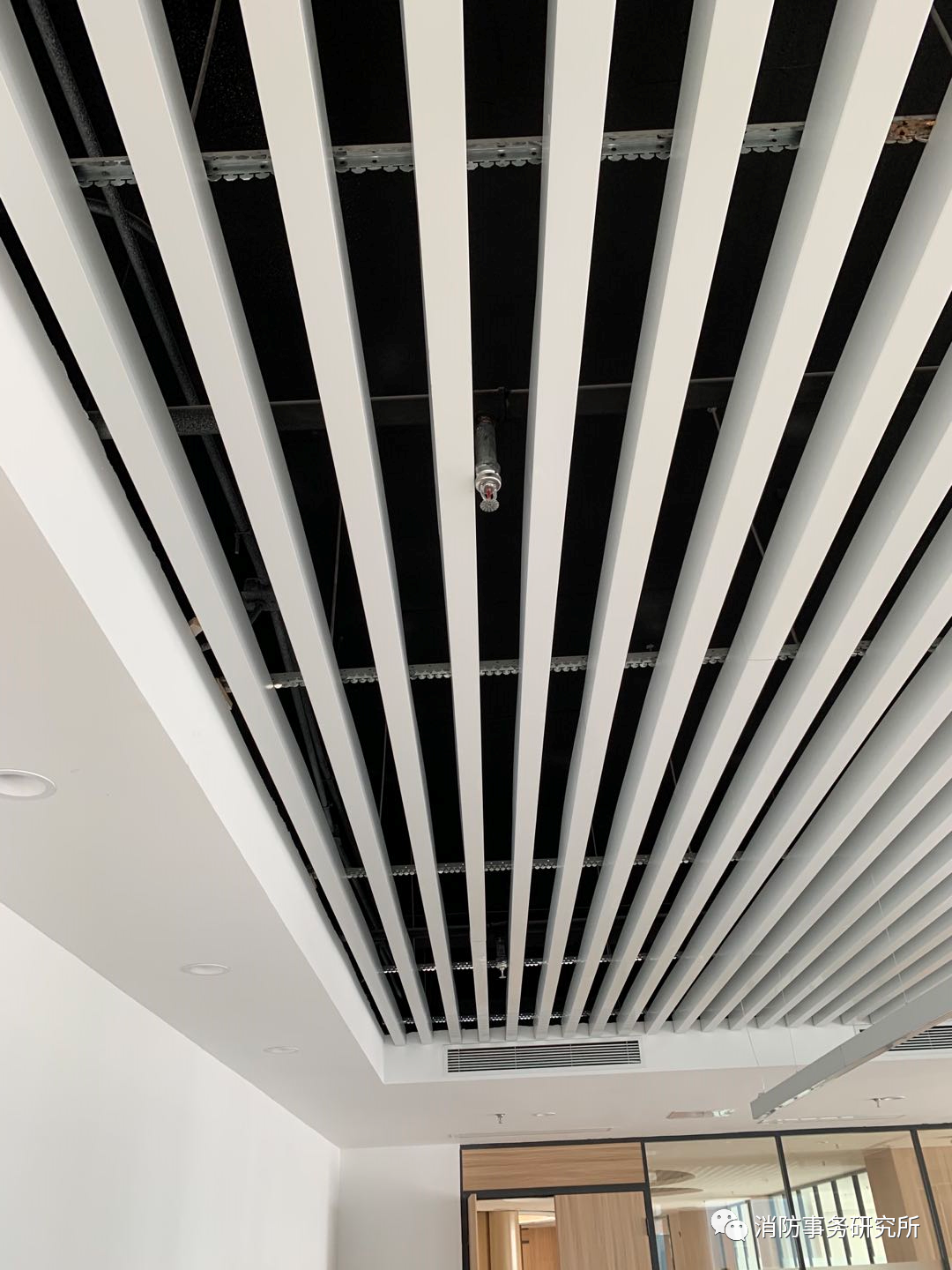

一、商场、KTV等人员密集的公共建筑通透性，由于内装修的需要，往往装设网格状、条栅状等不挡烟的通透性吊顶。

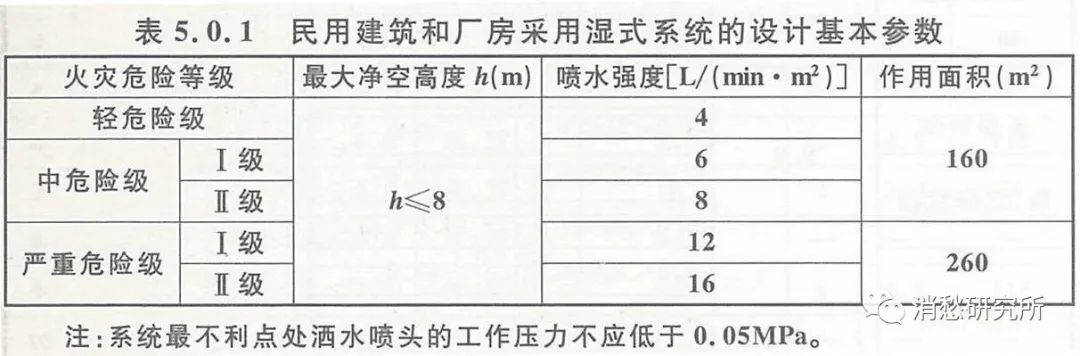

此类吊顶会严重阻碍喷头的洒水分布性能和动作性能，进而影响系统的控、灭火性能。因此规范提出应适当增大系统的喷水强度，并且喷头的布置仍应遵循一定的要求。
二、通透性吊顶的形式、规格、种类多种多样，其设置在给建筑空间带来美观的同时，也会消弱喷头的动作性能、布水性能和灭火性能。

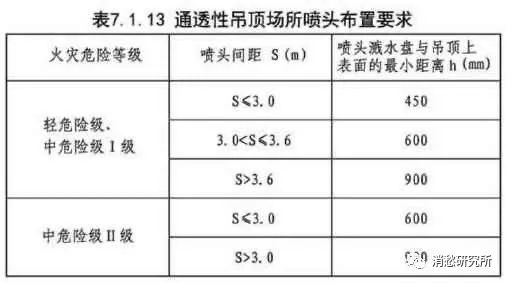

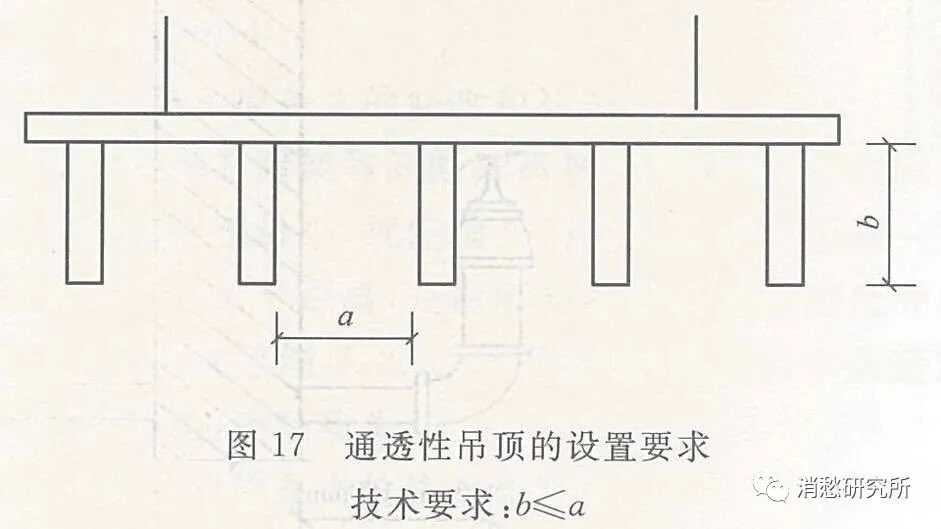

规范从镂空率和开口形式等方面规定可不同类型吊顶下喷头的布置要求。对于诸如垂片、挂板等纵向布置形成的格栅吊顶，规范要求其纵深厚度不应超过吊顶内镂空开口的最小宽度，以便即使通透率满足要求，吊顶自身的厚度也会改变喷头的洒水分布形式及水滴的冲击性能。

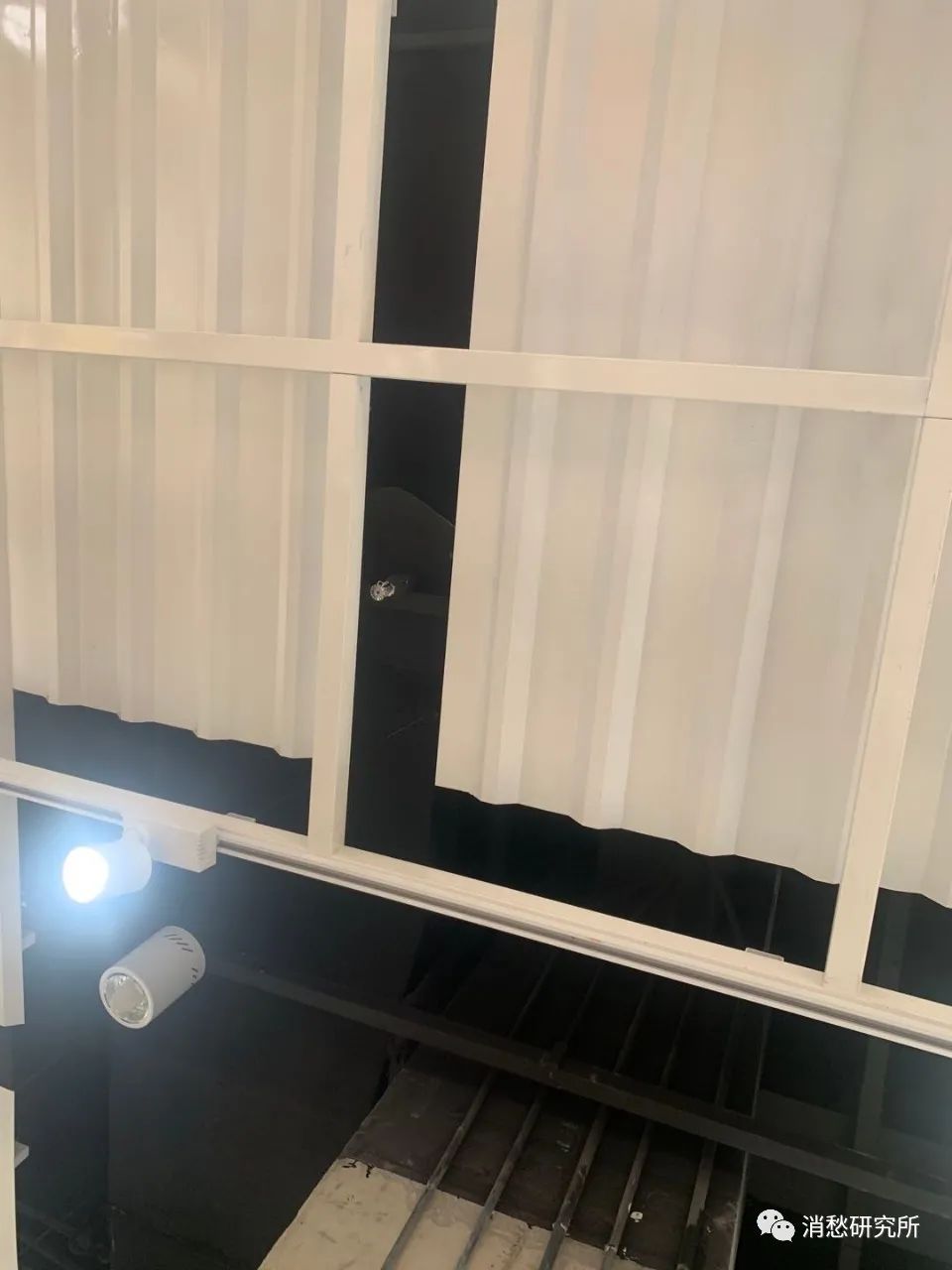

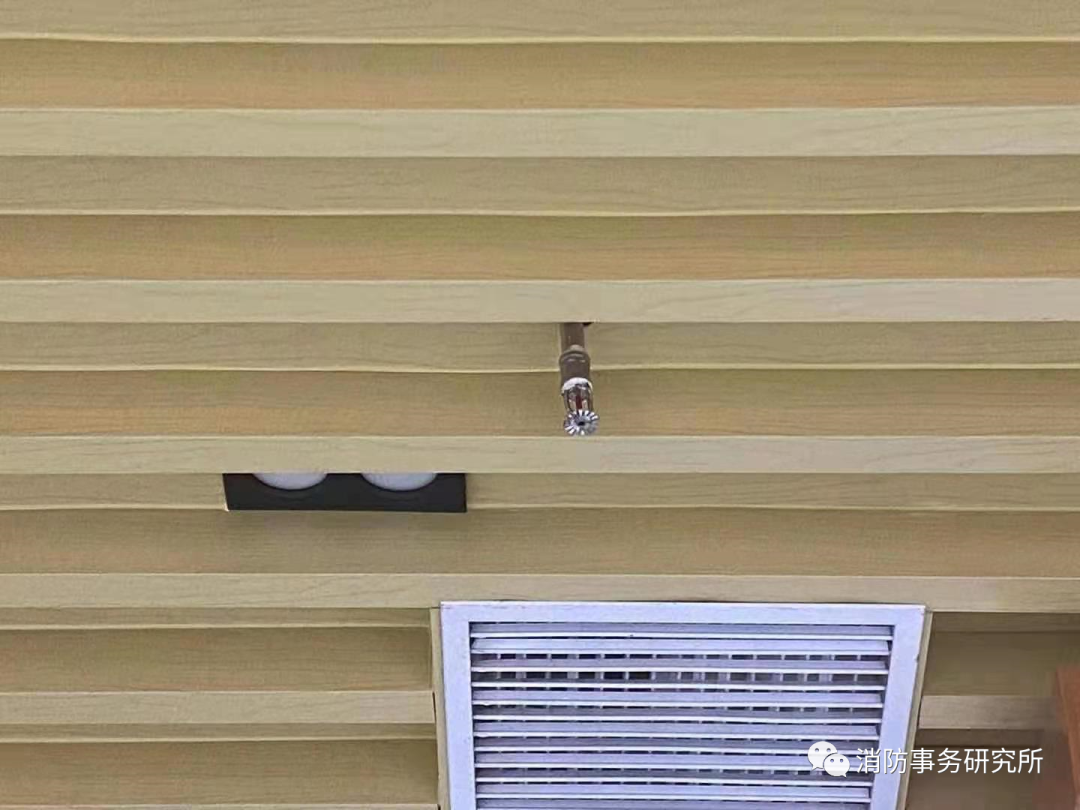

非通透格栅吊顶
三、通透性吊顶喷头的设置部位。

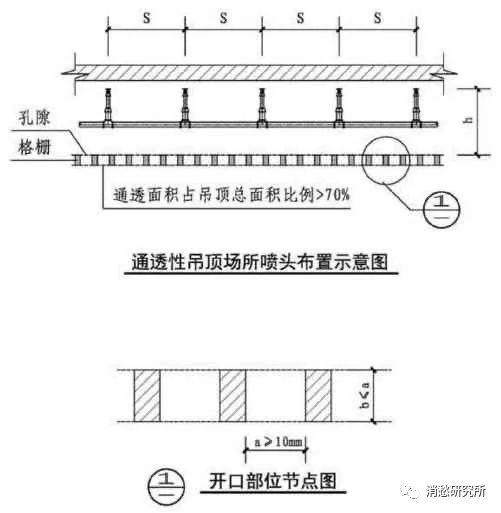

(全国民用建筑工程设计技术措施2009)《给水排水》第7.2.13条第2款规定“当网格、栅板的投影面积小于地面面积15％时，其喷头应安装在网格、栅板上；当投影面积为15％～70％时，应在该吊顶的上下均设置喷头；当投影面积为大于70％时可安装在网格、栅板类吊顶的下面”。

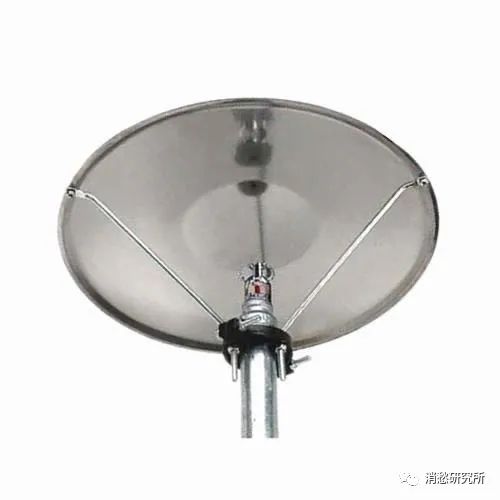

四、关于挡水板的设置。
规范明确1是设置货架内置洒水喷头的仓库，当货架内置洒水喷头上方有孔洞、缝隙时，可在洒水喷头的上方设置挡水板；2是宽度大于本规范第7.2.3条规定的障碍物（当梁、通风管道、成排布置的管道、桥架等障碍物的宽度大于1.2m时，其下方应增设喷头时），增设的洒水喷头上方有孔洞、缝隙时，可在洒水喷头的上方设置挡水板。
五、挡水板的适用范围和不适用范围。

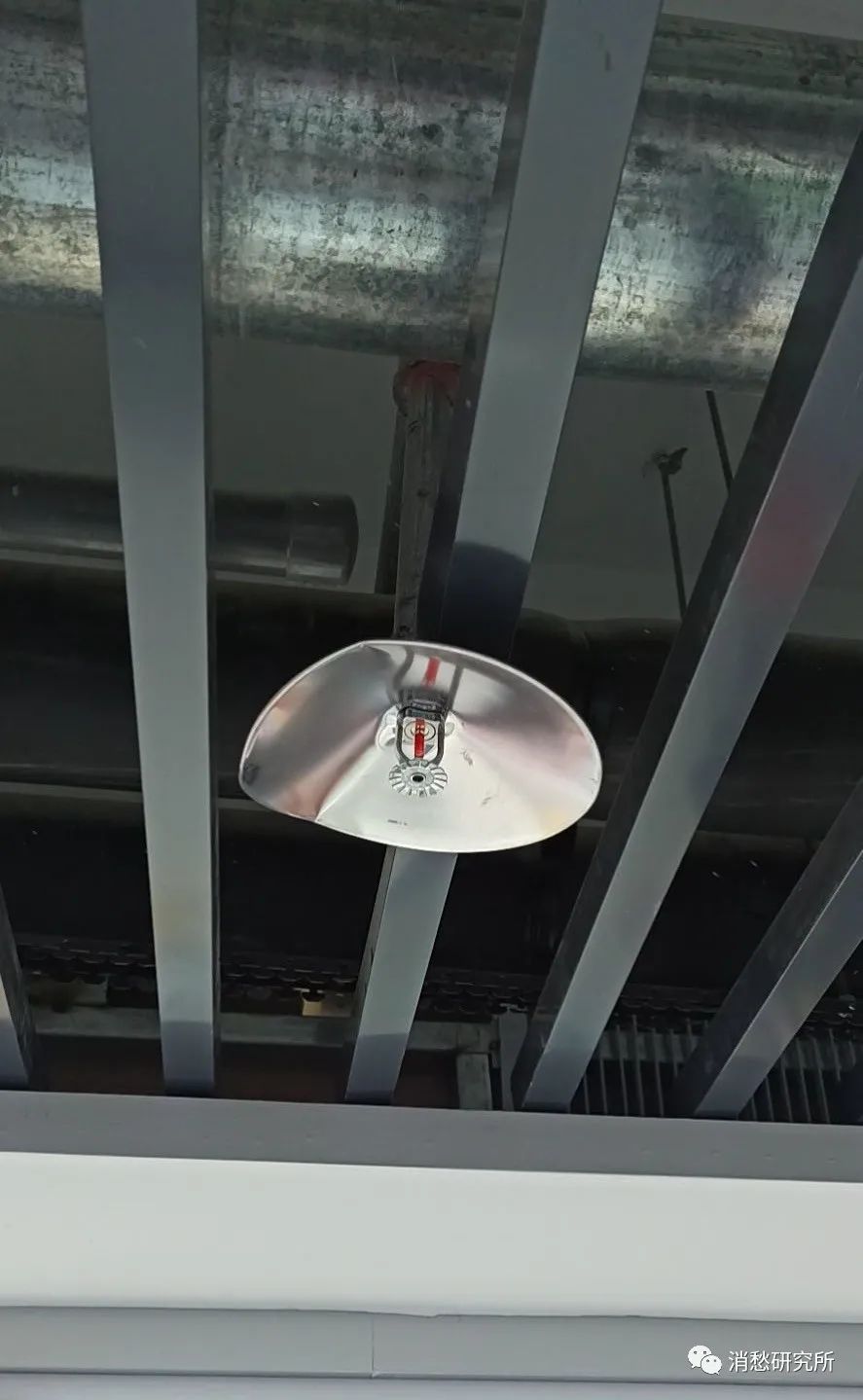

喷头动作所需的热量主要来自热对流，需要热的烟气流经喷头才能实现。调研中发现，有的商场、超市等采用增设挡水板的方式使喷头悬空布置，喷头与顶板的距离过大，这种布置方式使得喷头的动作大大滞后。美国消防协会标准《自动喷水灭火系统安装标准》也规定，不应采用挡水板作为辅助喷头启动的方式。

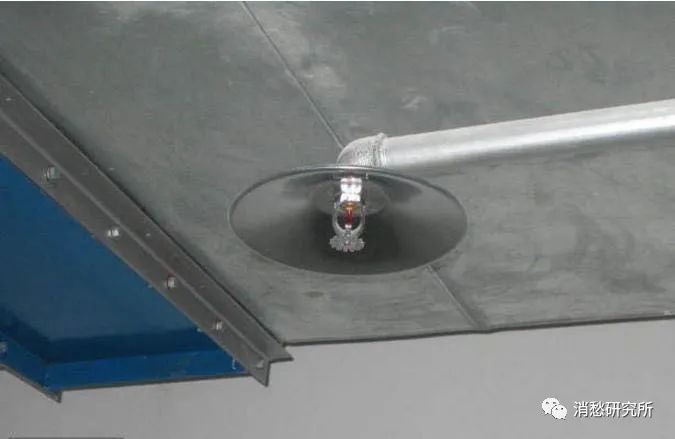

对于货架内置喷头和障碍物下方设置的喷头，如果恰好在喷头的上方有孔洞、缝隙，为防止上部的喷头动作后淋湿下方的喷头而影响喷头动作，规定可在其上方设置挡水板。英国标准《固定式灭火系统一自动喷水灭火系统一设计、安装和维护》规定，安装在货架内，或者有孔洞的隔板、平台、楼板或类似位置下的喷头，当较高的喷头动作时有可能淋湿下层喷头的感温元件，喷头应设有金属挡水板通透性，并规定该挡水板的直径为75mm～150mm。

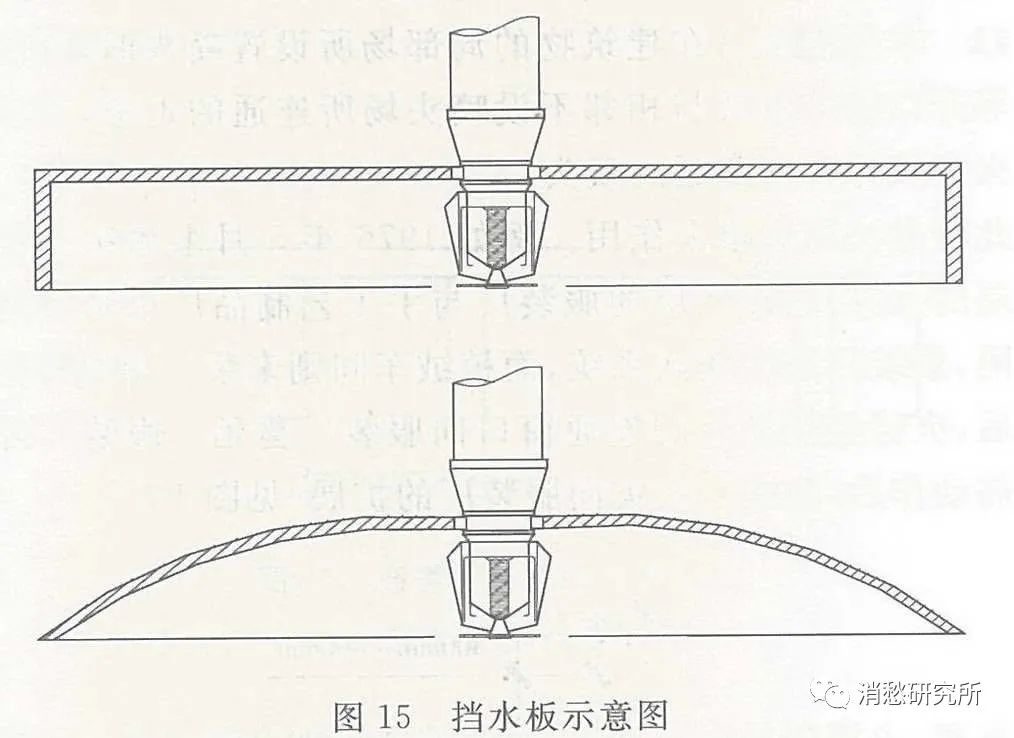

对挡水板的具体规定是：要求采用金属板制作，形状为圆形或正方形，其平面面积不小于0.12m2，并要求挡水板的周边向下弯边，弯边的高度要与喷头溅水盘平齐
需要说明的是吊顶情况千差万别，需要根据规范灵活运用。
参考资料:1.自动喷水灭火系统设计规范-2017
2.《自动喷水灭火系统设计》图示(2019)
3.(全国民用建筑工程设计技术措施2009)《给水排水》2009
